مانومتر
شاید برایتان این سوال پیش آمده باشد که در محیط های صنعتی و کارگاهی، چگونه فشار بسیار بالای گازها را برای استفاده ایمن و دقیق کنترل می کنند؟ پاسخ این نیاز، در استفاده از ابزاری کاربردی به نام مانومتر نهفته است. مانومتر که در زبان انگلیسی با نام Manometer و در برخی کاربرد های صنعتی با عنوان رگلاتور Regulator نیز شناخته می شود، یک دستگاه اندازه گیری دقیق برای سنجش، کنترل و تنظیم فشار سیالات (گازها و مایعات) در یک سیستم است. این ابزار معمولاً از یک ساختار اندازه گیری داخلی و یک نمایشگر عقربه ای یا دیجیتال تشکیل شده که میزان دقیق فشار عبوری را به کاربر نشان می دهد تا سیال برای هدف نهایی آماده شود.
یکی از مهم ترین و اصلی ترین کاربرد های مانومتر، در صنعت جوشکاری و هوابرش (برشکاری گازی) است. در عملیات جوشکاری و برشکاری، تکنسین ها با کپسول های گازِ دارای فشار بسیار بالا (مانند اکسیژن، آرگون، CO2 و استیلن) سروکار دارند. مانومترِ گاز در این فرآیندها وظیفه دارد فشار خروجی و کوبنده از مخزن را کاهش داده و جریان گاز را با یک فشار ثابت، ملایم و کاملاً ایمن به سمت تورچ جوشکاری یا مشعل هوابرش هدایت کند. در اینجا، مجموعه ای از باکیفیت ترین و دقیق ترین مانومتر های صنعتی برای پاسخگویی به نیازهای تخصصی شما گردآوری شده است.

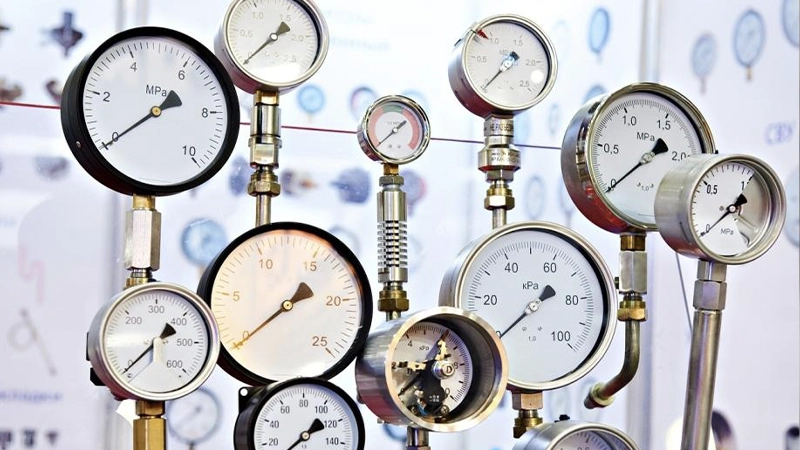

مانومتر چیست؟
واژه مانومتر (Manometer) ریشه ای یونانی دارد و از ترکیب دو کلمه «مانوس» (Manos) به معنای ظریف و «مترون» (Metron) به معنای اندازه گیری تشکیل شده است. از منظر علمی، مانومتر ابزاری است که بر پایه قانون پاسکال عمل می کند و وظیفه اصلی آن سنجش دقیق فشار سیالات (گازهای محبوس در مخازن یا مایعات) و یا محاسبه اختلاف فشار بین دو نقطه است. این دستگاه در ساده ترین حالت آزمایشگاهی خود، به صورت یک لوله U شکل حاوی مایعی مانند جیوه طراحی می شود که بر اساس اختلاف ارتفاع مایع در دو ساقه لوله، میزان فشار را تعیین می کند.
اما در مدل های صنعتی و پیشرفته تر که در بازار به فروش می رسند، سیستم اندازه گیری کاملاً متفاوت است. قلب تپنده مانومتر های صنعتی، قطعه ای مکانیکی به نام لوله بوردون (Bourdon Tube) است. این لوله با مقطع بیضی و ظاهری C شکل ساخته می شود. زمانی که گاز با فشار بالا وارد لوله بوردون می گردد، فشار وارده تمایل دارد لوله را باز، این حرکت مکانیکیِ نامحسوس، از طریق یک سیستم اهرمی و چرخ دنده به عقربه های روی صفحه نمایشگر منتقل شده و مقدار دقیق فشار را به کاربر نشان می دهد.
- یک نکته مهم در بازار ابزار:
از نظر تعاریف استاندارد و مهندسی، مانومتر صرفاً دستگاهی برای اندازه گیری و نمایش فشار است، در حالی که رگلاتور وظیفه کنترل، افت و تنظیم فشار خروجی را بر عهده دارد. با این وجود، از آنجایی که در تجهیزات جوشکاری، برشکاری و پزشکی این دو ابزار با یکدیگر ادغام شدهاند، در بازار ایران به دستگاهی که هم فشارِ درون کپسول را نشان می دهد و هم جریان خروجی را تنظیم می کند، به طور عامیانه مانومتر گفته می شود. علاوه بر سنجش فشار، از مانومتر ها می توان به طور غیرمستقیم برای محاسبه متغیرهایی نظیر دبی گاز، سرعت سیال و ارتفاع مایعات نیز استفاده کرد.

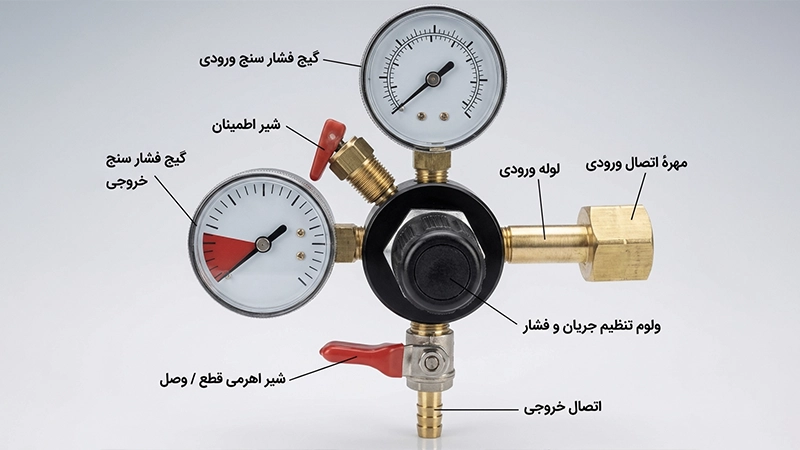

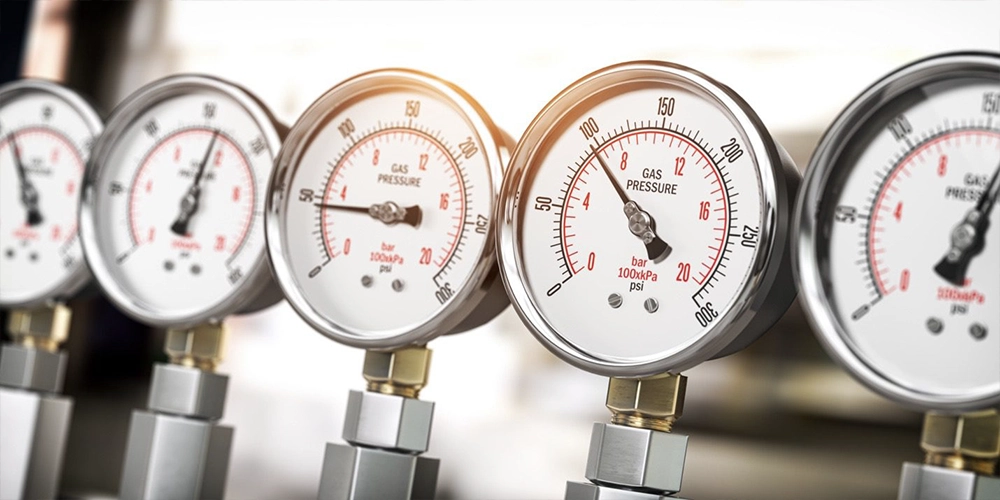

بررسی ساختار و اجزای تشکیل دهنده مانومتر
با توجه به اینکه مانومتر ها وظیفه کنترل سیالاتی با فشارهای بسیار بالا و گاهی خطرناک را بر عهده دارند، بدنه آن ها باید مقاومت فوق العادهای داشته باشد. به همین دلیل، اسکلت اصلی و قطعات درگیر در اکثر مانومتر ها از آلیاژهای مستحکمی همچون برنج، مس و در مصارف خاص از استیل ضد زنگ و فولاد ساخته می شوند. اگر یک مانومتر جوشکاری یا صنعتی را کالبدشکافی کنیم، فارغ از برند سازنده، معمولاً با اجزای مشترک زیر رو به رو خواهیم شد:
اتصالات و مجرای ورودی: نقطه شروع کار مانومتر است. این بخش شامل یک مهره ماسوره یا مهره هرزگرد (غالباً بر اساس استانداردهای رزوه مانند UNF) و یک نازل کوتاه همجنس بدنه است که وظیفه اتصال ایمن و بدون نشتیِ مانومتر به شیر کپسول یا خطوط کمپرسور را بر عهده دارد.
هسته مرکزی (دیافراگم و فنر): قلب تپنده و مکانیزم اصلی کاهش فشار در مانومتر است. این بخش از یک صفحه (دیافراگم) و یک فنر قدرتمند تشکیل شده است. زمانی که گازِ پرفشار وارد دستگاه می شود، بر این فنر غلبه کرده و دیافراگم با جمع شدن و باز شدن خود، اجازه می دهد گاز با یک فشار شکسته شده و ایمن به محفظه کم فشار هدایت شود.
شیر تنظیم فشار (ولوم رگلاژ): یک فلکه چرخان در قسمت بیرونی مانومتر است که کاربر به کمک آن می تواند میزان دقیق فشار و حجم گاز خروجی را بر اساس نیاز خود (مثلاً برای ضخامت های مختلف جوشکاری) تنظیم کند.
گیج های نمایشگر فشار (عقربه ای یا دیجیتال): این ساعت ها وظیفه نمایش فشار را بر حسب واحد هایی نظیر Bar، PSI یا پاسکال دارند. در مانومتر های تک گیج، فقط فشار خروجی نمایش داده می شود، اما در مدل های دو گیج، یکی از عقربه ها میزان فشار کل کپسول (حجم گاز باقیمانده) و دیگری فشار تنظیم شده برای خروجی را نشان می دهد.
فلومتر (دبی سنج): در برخی مانومتر ها برای دقت بیشتر، یک لوله شفاف و مدرج نصب می شود که داخل آن یک ساچمه کوچک قرار دارد. با عبور گاز، ساچمه به سمت بالا حرکت کرده و دبی یا حجم گاز عبوری (معمولاً بین ۰ تا ۳۵ لیتر بر دقیقه) را به صورت بصری نشان می دهد.
شیر اطمینان (سوپاپ خطر): یک قطعه بسیار مهم برای حفظ ایمنی است. اگر به هر دلیلی فشار داخل محفظه مانومتر از حد مجاز فراتر برود، این شیرِ فنری یا اهرمی به صورت خودکار عمل کرده و با تخلیه گاز اضافی، از انفجار و آسیب به تجهیزات جلوگیری می کند.
شیر قطع و وصل جریان: یک اهرم یا ولوم کوچک که معمولاً در نزدیکی دهانه خروجی تعبیه می شود و مانند یک کلید روشن/خاموش، بدون نیاز به دستکاری ولوم اصلی تنظیم فشار، جریان گاز را به سرعت قطع یا وصل می کند.
اتصالات خروجی (سرشلنگی): آخرین بخش مانومتر که گازِ تنظیم شده را به سمت تجهیزات مصرف کننده (مثل تورچ جوشکاری) هدایت می کند. این خروجی ها معمولاً به شکل سرشلنگی های دندانه دار در سایز های استانداردی مانند ۱/۴ یا ۳/۸ اینچ طراحی می شوند تا شلنگ به خوبی روی آن ها محکم شود.

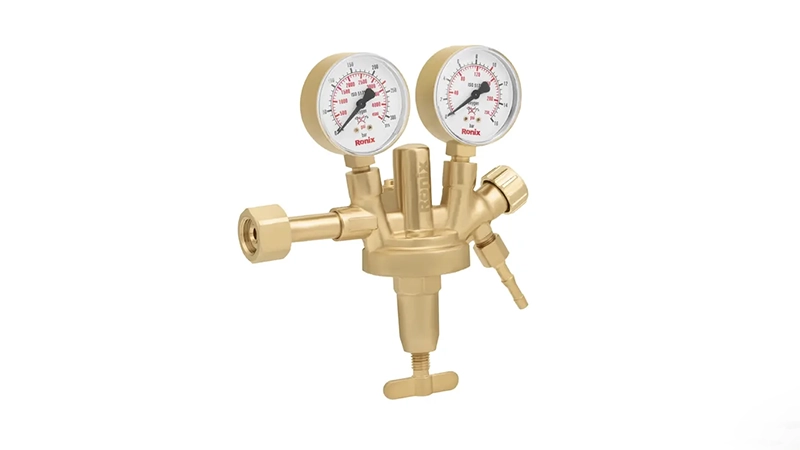

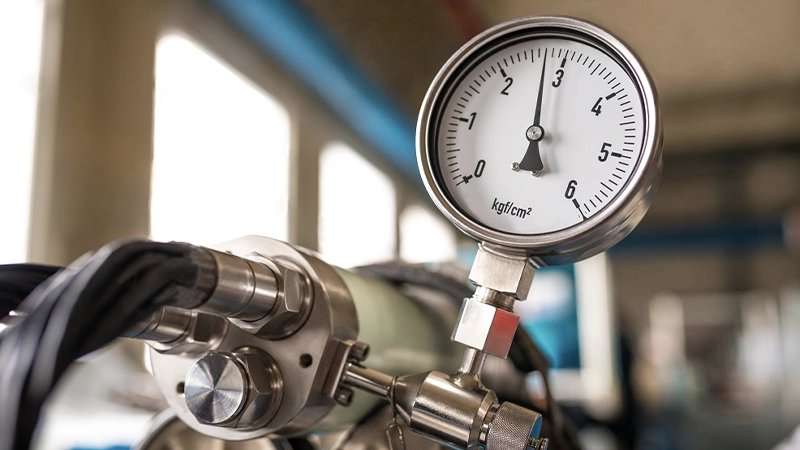

نگاهی بر کاربرد مانومتر اکسیژن
هدف اصلی هر مانومتر، مهار یک فشارِ بسیار بالا و غیرقابل کنترل و تبدیل آن به یک جریانِ خروجیِ ثابت، ایمن و تنظیم شده است. به همین دلیل، در هر مکانی که نیاز به مدیریت دقیق عبور سیالات (گاز یا مایع) باشد، بدون شک به این ابزار نیاز خواهیم داشت. مانومتر ها بر اساس حساسیت و نوع کاربری، در دو دسته کلی پزشکی و صنعتی تولید می شوند. مدل های پزشکی (مانند مانومتر اکسیژن) با تمرکز بر ظرافت و حفظ جان بیماران طراحی می شوند، در حالی که مدل های صنعتی با ساختاری زمخت تر و قدرتمند تر، پای ثابت کارگاه های جوش و برش و کارخانجات عظیم هستند.
اگر بخواهیم دامنه نفوذ و کاربرد این تجهیزات را دقیق تر بررسی کنیم، می توانیم به موارد زیر اشاره نماییم:
| دامنه نفوذ و کاربرد | توضیحات و عملکرد مانومتر |
|---|---|
| تجهیزات پزشکی و تنفسی | یکی از مهم ترین کاربردهای مانومتر، اتصال آن به کپسول های اکسیژن در بیمارستان ها، آمبولانس ها و خانه ها (برای بیماران تنفسی) است. این دستگاه فشار اکسیژنِ فشردهِ داخل کپسول را شکسته و آن را به صورت یک جریان ملایم و متناسب با ریتم تنفس انسان یا دستگاه ونتیلاتور (تنفس مصنوعی) هدایت می کند تا از بروز هرگونه خطر یا پارگی ریه جلوگیری شود. |
| انواع جوشکاری تخصصی | در روش های مختلف جوشکاری گازی مانند جوشکاری آرگون (TIG)، جوشکاری CO2 (MIG/MAG) و جوش استیلن، حضور مانومتر الزامی است. این ابزار وظیفه دارد گاز محافظ را با فشار و دبی مشخصی به سمت حوضچه جوش هدایت کند تا از اکسید شدن فلز جلوگیری شده و کیفیت جوش تضمین گردد. |
| عملیات هوابرش و برشکاری سنگین | در برشِ قطعات ضخیم فلزی، تکنسین ها نیازمند ترکیب دقیقی از اکسیژن و یک گاز سوختی هستند. مانومتر های صنعتی با کنترل دقیق این فشارها، شعله ای متمرکز و پرقدرت برای ذوب و برش فولاد ایجاد می کنند. |
| شبکه های تأسیساتی و پنوماتیک | در موتورخانه ها، سیستم های تهویه مطبوع (سرمایشی و گرمایشی)، لوله کشی های گاز شهری و آب ساختمان ها، مانومتر ها نقش ناظر کیفی را ایفا کرده و ایمنی خطوط را در برابر نوسانات فشار تأمین می کنند. همچنین برای کنترل نیروی ابزارهای بادی (پنوماتیک) در خطوط مونتاژ به کار می روند. |
| کنترل فرآیند در صنایع تولیدی و سنگین | در کارخانجات پتروشیمی، پالایشگاه های نفت، داروسازی ها و خطوط تولید مواد غذایی، از مانومتر برای نظارت بر فشار راکتور ها، توربین ها و ماشین آلات استفاده می شود. همچنین مهندسان برای بررسی سلامت خطوط لوله و پیدا کردن نشتی، افت فشار ابتدا و انتهای خط را با مانومتر می سنجند. |
| آزمایشگاهها و محاسبات مهندسی خاص | در محیط های آزمایشگاهی برای بررسی واکنش های شیمیاییِ تحت فشار سیالات از این ابزار استفاده می گردد. جالب است بدانید با استفاده از تکنیک سنجش اختلاف فشار در محیط های مختلف توسط مانومتر های خاص، می توان ارتفاع از سطح دریا را در تجهیزات ناوبری کشتی ها و حتی ماهواره ها محاسبه کرد. |
| مدیریت کمپرسور های باد | هر پمپ باد و کمپرسوری، چه در مقیاس یک گاراژ کوچک برای باد کردن لاستیک و چه در کارگاه های بزرگ برای تغذیه پیستوله های رنگ و بکس های بادی، برای تثبیت هوای خروجی به یک مانومتر رگلاژدار نیاز دارد. |

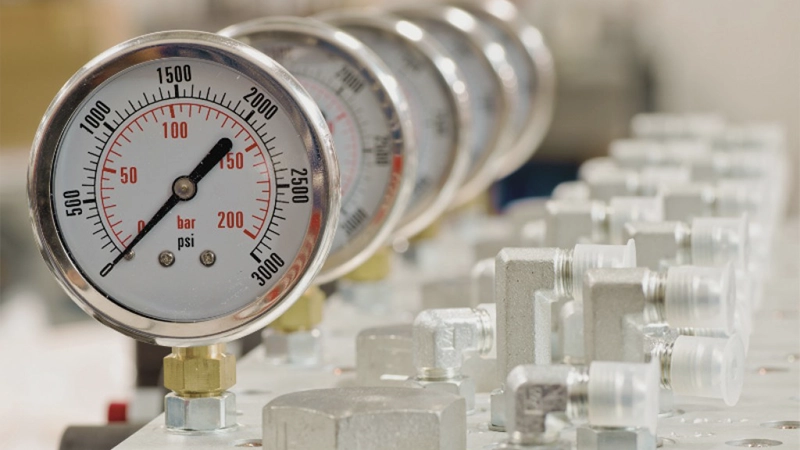

بررسی انواع مانومتر
ابزاری با این درجه از اهمیت و کاربرد گسترده، قطعاً نمی تواند در یک شکل و ساختار واحد خلاصه شود. اگرچه ممکن است برخی مانومتر ها را بر اساس محل نصب (سرکپسولی، بینخطی یا کنترل پنل) دسته بندی کنند، اما برای انتخاب و خرید یک مانومتر دقیق، باید این تجهیزات را از سه زاویه بسیار مهم کالبدشکافی کنیم که شامل نحوه عملکرد (مراحل شکست فشار)، نوع گاز مصرفی و مکانیزم ساختاری می شوند. در ادامه به بررسی دقیق هر یک از این دسته بندی ها می پردازیم:
۱. انواع مانومتر بر اساس نوع عملکرد
این دسته بندی به قدرت مانومتر در کنترل جریان و تعداد مراحلی که برای رام کردن گاز پرفشار طی می کند، اشاره دارد:

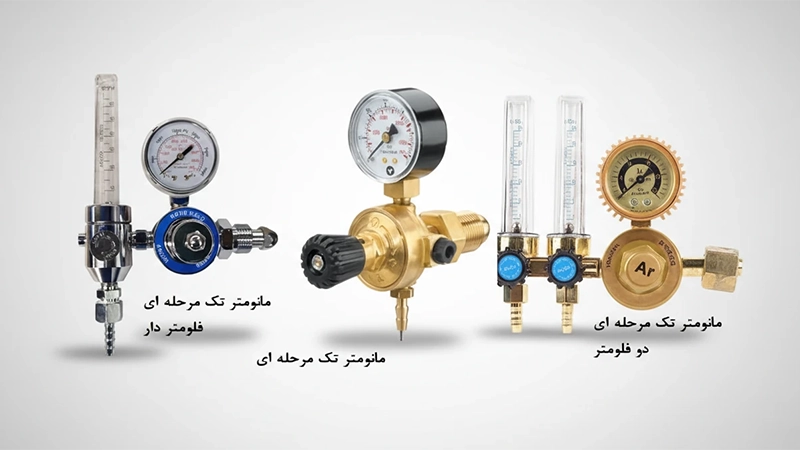

مانومتر تک مرحلهای (Single-Stage): رایج ترین و پرفروش ترین مدل در بازار است. این دستگاه فشار بالای کپسول را تنها در یک مرحله شکسته و به فشار مصرفی تبدیل می کند. مدل های تک مرحله ای معمولاً دارای یک یا دو گیج (عقربه نشانگر فشار ورودی و خروجی) هستند و بسته به نیاز می توانند فلومتر (جریان سنج) داشته باشند. این مدل برای اکثر کارهای صنعتی روزمره گزینه ای ایدهآل و مقرون به صرفه است.
مانومتر دومرحله ای (Two-Stage): زمانی که به دقتی بی نقص و جریانی کاملاً یکنواخت و بدون کوچک ترین افت نوسان نیاز داشته باشیم، به سراغ این مدل می رویم. مانومتر دومرحله ای عملیات کاهش فشار را در دو پله مجزا انجام می دهد. این دستگاه ها معمولاً ساختاری بزرگتر دارند و حداقل به سه گیج مجهز شدهاند که شامل یک نشانگر مخزن و دو نشانگر برای مراحل اول و دوم افت فشار می شود. کاربرد اصلی آن ها در آزمایشگاه های حساس و فرآیندهای صنعتی فوق دقیق است.
۲. انواع مانومتر بر اساس نوع گاز
شاید ظاهر مانومتر ها شبیه به هم باشد، اما رفتار شیمیایی گازها با یکدیگر متفاوت است. استفاده از مانومترِ یک گاز برای گازی دیگر می تواند به خرابی دستگاه یا حتی بروز فاجعه منجر شود:
مانومتر اکسیژن: پرچمدار مانومترهاست که در دو تیپ پزشکی (همراه با فلومتر و لیوان مرطوبکننده تنفسی) و صنعتی تولید میشود. نوع صنعتی آن که مخصوص هوابرش است، معمولاً با رنگ استانداردی مانند آبی در بازار شناخته می شود.

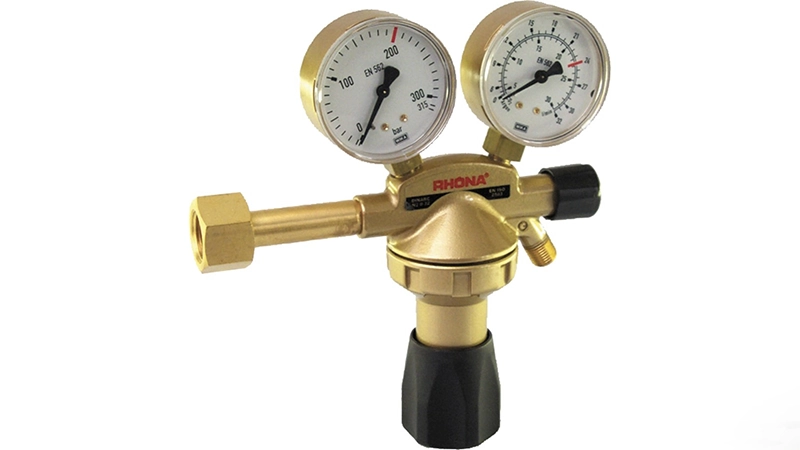

مانومتر آرگون و CO2: ستون فقرات جوشکاری های مدرن مانند TIG و MIG هستند. از آنجا که رفتار این دو گاز محافظ تا حدودی مشابه است، برخی شرکت ها مانومتر های دوگانه ای تولید می کنند که به صورت مشترک برای هر دو گاز قابل استفاده است.

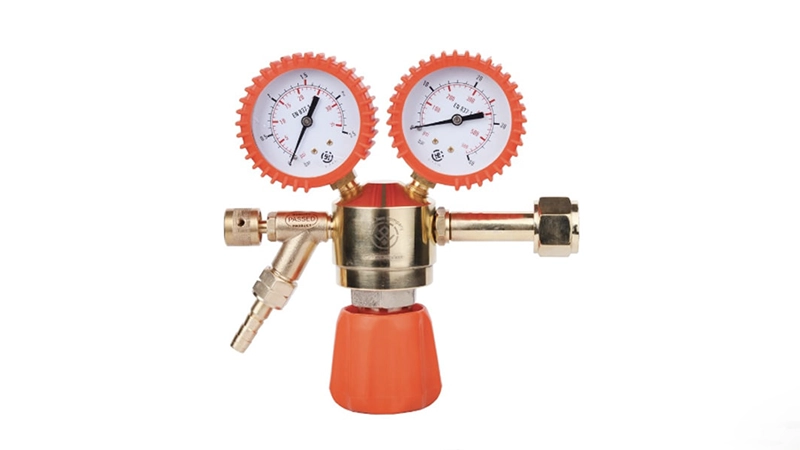

مانومتر استیلن: استیلن گازی به شدت قابل اشتعال، سمی و خورنده است. به همین دلیل بدنه و به ویژه خروجی این مانومترها از آلیاژهای مقاومی مانند استیل ضدزنگ ساخته می شود تا در برابر خوردگی دوام بیاورد. رنگ مشخصه این مانومتر ها معمولاً قرمز است.

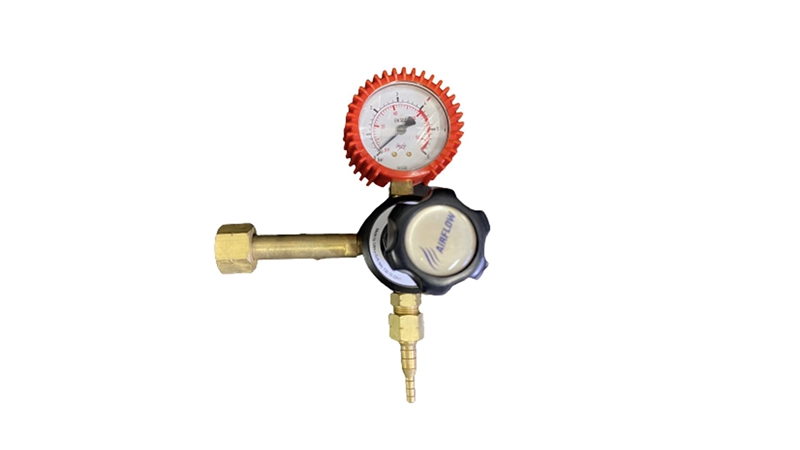

مانومتر پروپان: پروپان به عنوان یک سوخت پاک در کوره ها، برشکاری و صنایع پتروشیمی کاربرد دارد. مانومتر های مخصوص این گاز از ترکیب استیل و برنج ساخته می شوند تا ایمنی کامل را در برابر عبور این گاز سوختی تضمین کنند.
مانومتر هلیوم: از نظر ظاهری تفاوت فاحشی با سایر مدل ها دارد. دهانه خروجی آن به جای سرشلنگی های معمول، به صورت یک نازل سیلندری و لوله ای طراحی شده که منحصراً برای راحتی در پر کردن بالون ها و بادکنک های هلیومی کاربرد دارد.
۳. انواع مانومتر بر اساس ساختار و مکانیزم سنجش
این دسته بندی بیشتر به قلب تپنده دستگاه و روش فیزیکیِ محاسبه فشار مانومترها اشاره دارد که در تجهیزات آزمایشگاهی و ابزار دقیق بسیار حائز اهمیت است:
میکرو مانومتر (Micro-Manometer): ابزاری بسیار جمع و جور (در قالب های عقربه ای یا دیجیتال) که برای سنجش سریع و کنترل فشارهای پایین با ظرفیت محدود استفاده می شود و به راحتی قابل حمل است.
مانومتر لوله U شکل ساده: کلاسیک ترین روش سنجش فشار است. از یک لوله شیشه ای خمیده (شبیه حرف U) که با مایعی مانند جیوه پر شده، تشکیل می شود. یک سر لوله به جریان گاز و سر دیگر آن به هوای آزاد (اتمسفر) متصل است. فشار گاز باعث جابجایی مایع شده و از روی اختلاف سطح، مقدار فشار خوانده می شود.
مانومتر لوله U شکل دیفرانسیل (تفاضلی): ساختاری شبیه به مدل قبلی دارد، با این تفاوت که سر دوم لوله به جای هوای آزاد، به یک منبع فشار مشخص دیگر وصل می شود. این مدل مستقیماً اختلاف فشار بین دو خط را اندازه گیری می کند.
مانومتر لوله U شکل معکوس: در این مدل، لوله U شکل به صورت وارونه نصب شده و داخل آن از یک مایع بسیار سبک پر می شود. این ساختار برای سنجش اختلاف فشارهای بسیار ناچیز و پایین، دقتی بی نظیر را ارائه می دهد.
پیزومتر (Piezometer): ساده ترین فرم فیزیکی مانومتر است، تنها یک لوله صاف و عمودی (معمولاً با قطر 2/1 اینچ) که به یک مخزن مایع متصل می شود. با افزایش فشار سیستم، سیال در لوله بالا می رود و فشار بر اساس فرمول فیزیکی P=ρgh (چگالی × شتاب گرانش × ارتفاع) به سادگی محاسبه میگردد.
مانومتر شیبدار (مورب): یک شاهکار در سنجش فشارهای میکروسکوپی است. در این مدل، لوله حاوی مایع با یک زاویه و شیب خاص نصب می شود. این شیب باعث می شود حتی ضعیف ترین تغییرات فشار، مایع را در طول لوله به مقدار چشمگیری حرکت دهد و خوانش اعداد با بالاترین دقت ممکن انجام پذیرد.
نکات مهم برای خرید مانومتر
خرید مانومتر تنها انتخاب یک ابزار ساده نیست، چون در نهایت بر روی ایمنی کارگاه و دقت پروژه شما اثر خواهد داشت. اولین و مهمترین موردی که هنگام خرید باید به آن دقت داشته باشید، تطابق قطعی مانومتر با نوع گاز مصرفی است، هرگز مانومتر یک گاز را برای کپسول دیگری استفاده نکنید، زیرا علاوه بر تفاوتِ جدی در رزوه های اتصال (چپ گرد یا راست گرد بودن برای جلوگیری از اشتباه)، آلیاژ داخلی آن ها برای مقاومت در برابر خواص شیمیایی همان گاز طراحی شده است. در قدم بعدی، بازه فشار ورودی و خروجی گیج ها را بررسی کنید تا دقیقاً با میزان فشار کپسول و نیاز دستگاه جوش یا خط تولید شما همخوانی داشته باشد. اگر به جریانی فوق العاده دقیق، ثابت و بدون افت نوسان نیاز دارید (مانند کارهای حساس آزمایشگاهی)، حتماً به جای مدل های تک مرحله ای، به سراغ مانومتر های دو مرحله ای بروید. جنس بدنه نیز فاکتور تعیین کننده ای در طول عمر دستگاه است، در حالی که مدل های تمام برنجی یا روکش دار کروم برای مصارف عمومی و جوشکاری عالی عمل می کنند، برای محیط های مرطوب یا گازهای خورنده باید مدل های استیل را انتخاب کنید. در نهایت، فراموش نکنید که این قطعه با فشارهای مهیب و گاهی خطرناک سروکار دارد، بنابراین هرگز کیفیت و استانداردهای ایمنی (مانند داشتن سوپاپ اطمینان برنجی) را فدای قیمت های ارزان نکنید و همیشه محصولات برند های معتبر و دارای گارانتی اصالت را در سبد خرید خود قرار دهید.
همان طور که تا اینجا خواندید، مانومتر (یا رگلاتور گاز) فقط یک قطعه فلزی ساده نیست، بلکه مهم ترین ابزار برای حفظ ایمنی شما و بالا بردن دقت پروژه هایتان است. حالا که با انواع مانومتر ها و نکات طلایی خرید آن ها آشنا شدهاید، قطعاً می توانید خیلی راحت تر و هوشمندانه تر تصمیم بگیرید.
ما در این صفحه، مجموعه ای از باکیفیت ترین و استاندارد ترین مانومتر های بازار را برای شما گردآوری کرده ایم. کافی است محصولات موجود را بررسی کنید، مشخصات فنی هر مدل را با نیاز خود (مثل نوع گاز مصرفی و میزان فشار دستگاهتان) تطبیق دهید و بهترین گزینه را به سبد خریدتان اضافه کنید.
فراموش نکنید که شما در این مسیر تنها نیستید، اگر برای انتخاب مدل مناسب شک دارید یا به هم فکری نیاز دارید، تیم مشاوره و پشتیبانی ما کاملاً آماده پاسخگویی به شماست. همین حالا با ما تماس بگیرید تا شما را برای یک خرید دقیق، ایمن و با قیمت مناسب راهنمایی کنیم.
