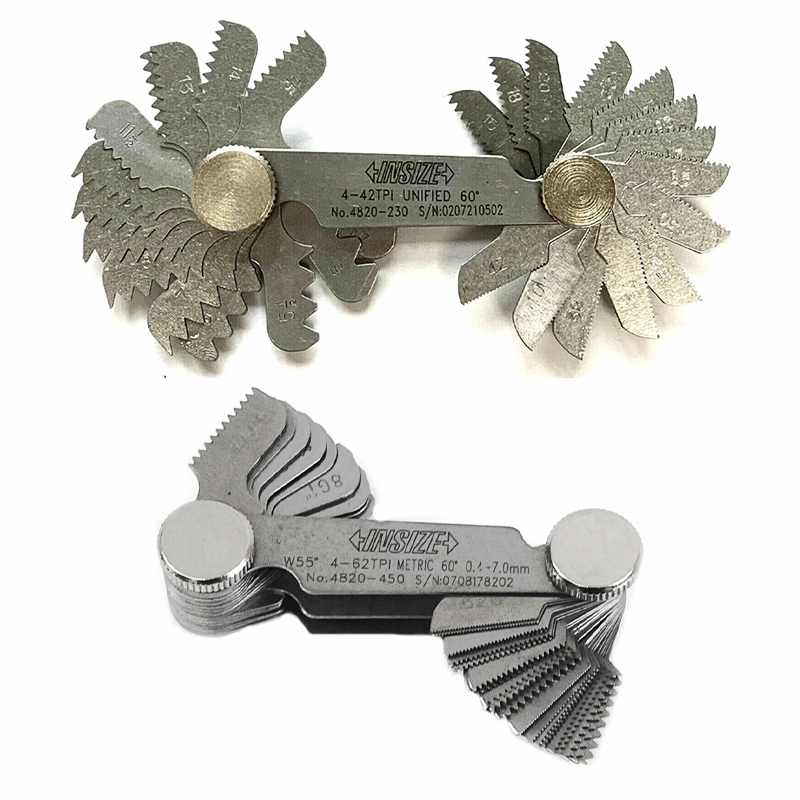

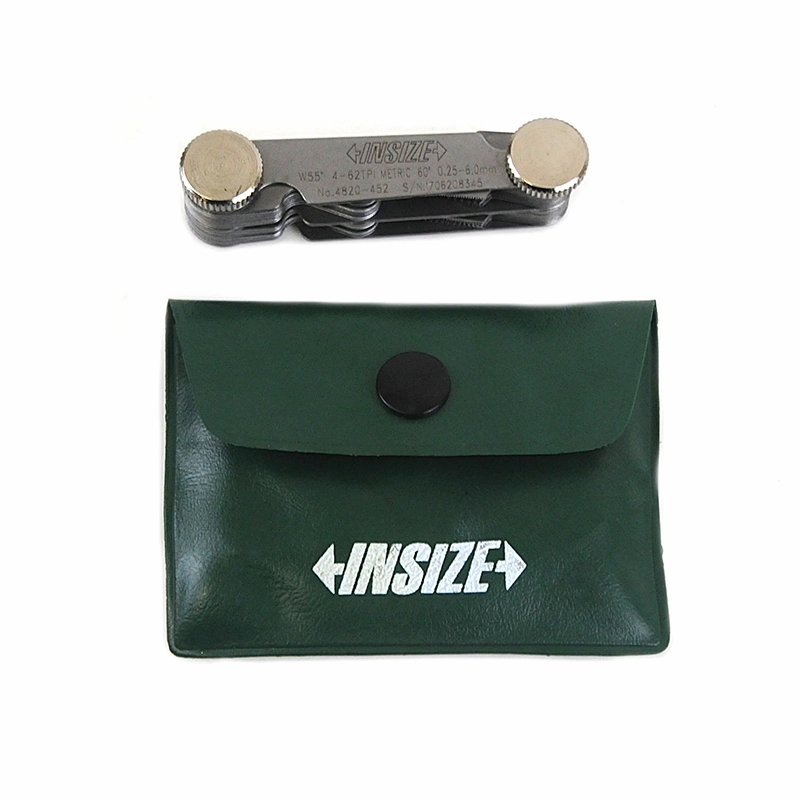

معرفی شابلون دنده ای اینسایز مدل 4820-452
شابلون دنده ای اینسایز مدل 4820-452 ابزاری دقیق و کارآمد برای سنجش گام و رزوه های پیچها و قطعات مشابه می باشد. این ابزار از جنس فولاد کربنی با دوام ساخته شده است و شامل 52 عدد تیغه متریک با زاویه 60 درجه و 27 تیغه ویتورث (Whitworth) با زاویه 55 درجه است که محدوده گستردهای از سایزهای 0.25mm تا 6.0mm برای متریک و 4 تا 62 TPI برای ویتورث را پوشش میدهد.
این تیغهها به راحتی قابل انتخاب بوده و به راحتی استفاده می شوند و برای تشخیص دقیق گام رزوه ها در قطعات مختلف بسیار مناسب می باشند. دقت اندازهگیری این شابلون 0.03mm± است که تضمین کننده نتایج بسیار دقیق در سنجش های صنعتی و حرفهای است. برای برخورداری از تمامی جزییات این شابلون اینسایز و اطلاع از نحوه استفاده، در ادامه متن با ما همراه باشید.

بررسی تخصصی
شابلون دندهای که به آن Thread Pitch Gauge نیز گفته می شود و در بازار ایران با نام های گیج رزوه یا گیج گام نیز شناخته شده است، یک ابزار بسیار کاربردی و دقیق برای سنجش اندازه و گام رزوه پیچ ها و سایر قطعات می باشد. شابلون دنده ای اینسایز مدل 4820-452 یکی از کامل ترین شابلون هایی می باشد که شما در بازار خواهید یافت.
شابلون دنده ای اینسایز برای کسانی که در صنعت ماشین سازی، تولید قطعات دقیق و تعمیر و نگهداری ماشینآلات فعالیت میکنند، یک ابزار پرکاربرد به شمار می رود. با استفاده از شابلون دندهای ساخته شده توسط برند اینسایز، میتوان به سرعت و با دقت بالا اندازهگیری های لازم را انجام داد و از مطابقت دقیق قطعات با استاندارد های مورد نظر اطمینان حاصل کرد.
بررسی مشخصات فنی و ساختاری تیغه های این مدل شابلون دنده ای
شابلون دنده ای اینسایز مدل 4820-452 با دقت بسیار بالا و مشخصات فنی پیشرفته، یک ابزار قابل اعتماد برای سنجش و آگاهی نوع و سایز رزوه پیچ مورد نظر شما می باشد. این ابزار دارای محدوده اندازهگیری گستردهای است که شامل تیغههایی با اندازههای متریک و اینچی می شود.
در بخش متریک، این شابلون قادر به اندازهگیری گام رزوه ها در محدوده 0.25 میلی متر تا 6.0میلی متر است. در مجموع، 52 تیغه متریک در این ابزار قرار دارد که هر کدام برای یک سایز مشخص طراحی شده اند که در بخش متریک بر حسب میلی متر، 24 عدد تیغه وجود دارد
این شابلون از دقت اندازهگیری 0.03mm± برخوردار است که این خود نشان دهنده قابلیت بسیار بالای این ابزار در تشخیص دقیق گام رزوهها است.
بخش ویتورث (Whitworth)
در بخش ویتورث (Whitworth) که با زاویه 55 درجه طراحی شده است، این شابلون قادر به اندازهگیری 4 تا 62 دندانه در هر اینچ (TPI) است. این بخش شامل 27 تیغه مختلف است که برای اندازهگیری دقیق گام های رزوهای با استاندارد ویتورث استفاده می شود.
بخش ویتورث (Whitworth) در شابلون دنده ای اینسایز مدل 4820-452 به یک نوع رزوه استاندارد اشاره دارد که در سیستم اندازهگیری بریتانیایی (BSW) استفاده میشود. این رزوهها با زاویه 55 درجه بین دندهها طراحی شدهاند و برای پیچها و مهرههایی که در صنایع مختلف بریتانیا استفاده میشوند، به کار میروند.
تعداد تیغه های موجود در شابلون دنده ای اینسایز مدل 4820-452
تعداد سایزها (متریک) | تعداد سایزها (ویتورث / TPI) |
---|---|
0.25mm, 0.3mm, 0.35mm, 0.4mm, 0.45mm, 0.5mm, 0.6mm, 0.7mm, 0.75mm, 0.8mm, 0.9mm, 1.0mm, 1.25mm, 1.5mm, 1.75mm, 2.0mm, 2.5mm, 3.0mm, 3.5mm, 4.0mm, 4.5mm, 5.0mm, 5.5mm, 6.0mm |
4, 4-1/2, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 26, 28, 30, 32, 36, 40, 48, 60, 62 |

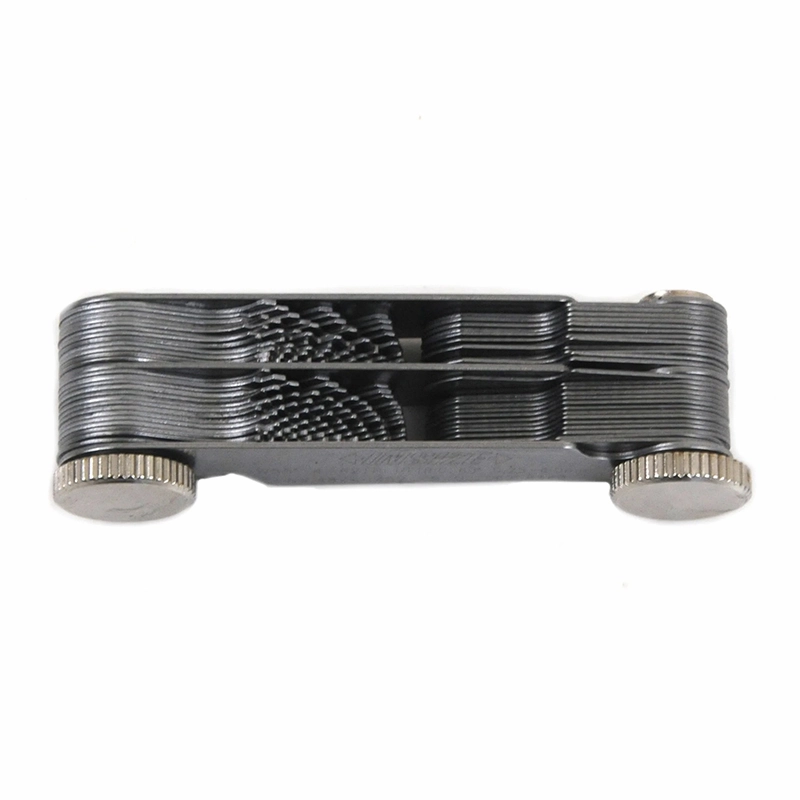

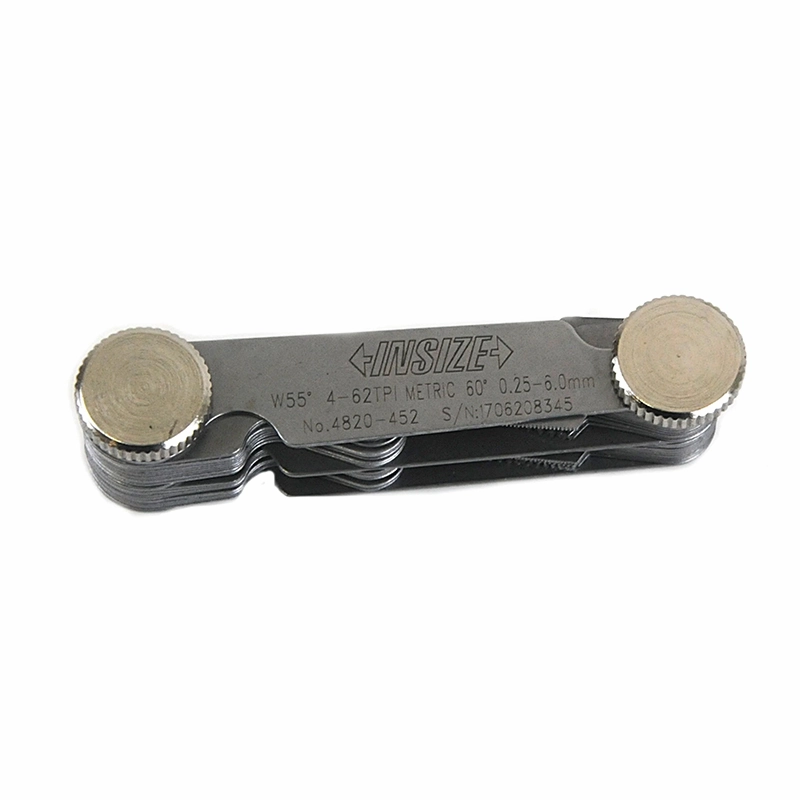

مشخصات ساختاری بدنه شابلون دنده ای اینسایز مدل 4820-452
شابلون دنده ای اینسایز از جنس فولاد کربنی با دوام ساخته شده است که به دلیل مقاومت بالای این فلز، عمر طولانی و عملکرد مطمئنی را برای این مدل شابلون اینسایز رقم زده است. فولاد کربنی به کار رفته در این شابلون، علاوه بر افزایش دوام و استحکام، از زنگزدگی و خوردگی نیز جلوگیری خواهد کرد، که این ویژگی برای استفاده در محیط های صنعتی که ممکن است در معرض رطوبت و مواد شیمیایی باشند، بسیار مهم است.

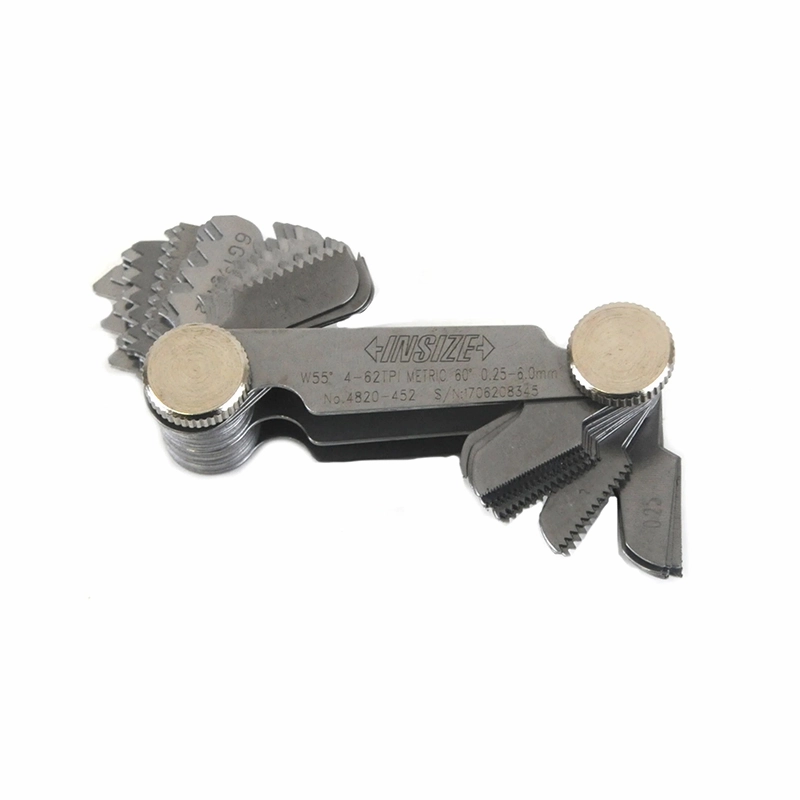

این شابلون دارای دو نوع تیغه با زوایای 60 درجه (متریک) و 55 درجه (ویتورث) است که هر کدام برای اندازهگیری گام رزوه های مختلف طراحی شدهاند. طراحی ارگونومیک و دسته خوش دست این ابزار، باعث شده تا استفاده از این ابزار به مراتب بسیار آسان تر شود. به کمک این شابلون میتوان به راحتی تیغه های مختلف را برای اندازهگیری انتخاب کرد و آنها را مورد استفاده قرار داد.
نحوه استفاده و کاربرد شابلون دنده ای
شابلون اینسایز مدل 4820-452 از رابط کاربری بسیار ساده و در عین حال موثر برخوردار می باشد. ابتدا باید تیغه مناسب با سایز رزوه مورد نظر را از میان تیغههای متریک یا ویتورث انتخاب کنید. برای این کار، تیغهها به ترتیب اندازه ای مرتب شده اند که با چرخاندن دسته ابزار می توانید به راحتی تیغه مناسب را انتخاب کنید.
سپس تیغه انتخاب شده را به آرامی روی رزوه مورد نظر قرار داده و با دقت بررسی کنید که تیغه به خوبی درون رزوه جای بگیرد. اگر تیغه به درستی در رزوه قرار گرفت و تمام دندانه ها به طور کامل با هم منطبق شدند، می توانید مطمئن باشید که گام رزوه به درستی اندازهگیری شده است.
برسی کاربرد شابلون اینسایز مدل 4820-452
این مدل شابلون دنده ای به ویژه در مواردی که به بررسی دقیق و سریع گام رزوه های پیچ ها و سایر قطعات رزوهای نیاز است، بسیار کاربردی می باشد. این ابزار به دلیل قابلیت حمل آسان و دقت بالا، برای استفاده در کارگاههای صنعتی، تعمیرگاهها و حتی در خطوط تولید، کاملا مناسب است.
همچنین این ابزار به عنوان یک راهکار اقتصادی و دقیق برای جایگزین روش های سنتی اندازهگیری رزوه مانند استفاده از گیج های محدودیت (Limit gauge) بسیار پیشنهاد می شود. کاربرد اصلی این شابلون در صنایع مکانیکی، ماشینسازی، تعمیر و نگهداری و حتی در کارگاههای خانگی است که به نوعی نیاز است تا سایز روزه ها را در اختیار داشته باشید.
