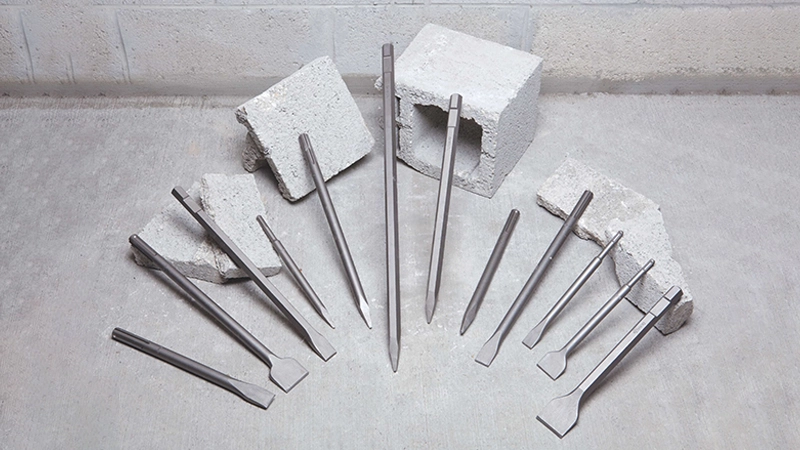

مقایسه و معرفی انواع قلم چکش تخریب + جدول سایزبندی
یک دستگاه چکش تخریب، بدون قلم تخریب عملا غیر قابل استفاده می باشد و همین طور باید در انتخاب آن دقت بسیار بالایی به خرج داد تا بتوان در نهایت نتایج بسیار عالی در تخریب برای شما به ارمغان بیاورد. در بازار ابزار ایران انواع قلم های تخریب یافت می شوند و اغلب تحت نام های رایج مانند قلم تخریب چهار شیار،، قلم تخریب پنج شیار و قلم تخریب شش گوش شناخته می شوند؛ اما هر یک از این آن ها خود شامل مدل ها و اندازه های متنوعی است که اگر از سایز و کاربرد صحیح آنها مطلع نباشیم، نه تنها کارایی دستگاه کاهش می یابد بلکه خطر آسیب به ابزار و کاهش سرعت روند پیشبرد در پروژه را به همراه دارد.
قلم های تخریب که از آلیاژ های فلزی بسیار مستحکم ساخته می شوند، از طول های حدود 15 سانتی متر تا بیش از 60 سانتی متر و با قطر های مختلف تولید می شوند. انتخاب درست قلم بر اساس نوع سطح (بتن، آجر، سنگ یا آسفالت)، نوع دستگاه و سازگاری اتصال قلم به آن، نقش تعیین کننده ای در سرعت، دقت و صرفه جویی در هزینه دارد. تفاوت های کاربردی بین بتن کن و چکش تخریب نیز وجود دارد و بدون قلم مناسب، کارایی هر دو به شدت محدود می شود.
در اینجا به شناسایی انواع قلم ها، معیار های اندازهگیری، نکات انتخاب و جدول سایزبندی می پردازیم تا پیمانکاران، تکنسین ها و علاقه مندان به ابزار بتوانند با دیدی عملی و مطمئن، قلم مناسب پروژه شان را انتخاب کنند.

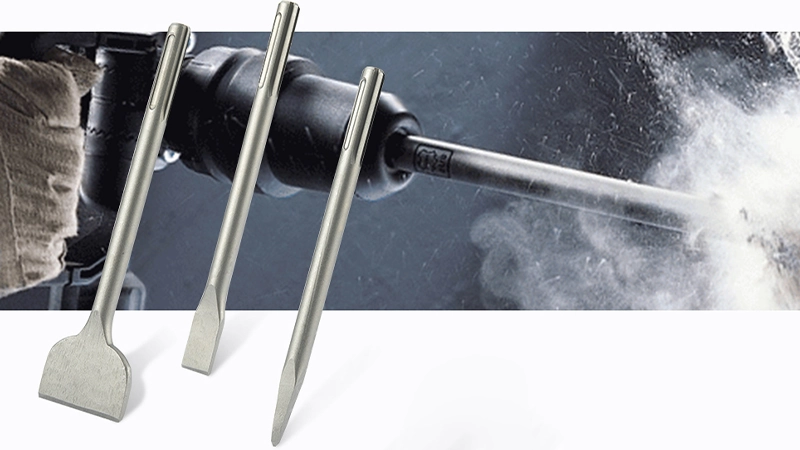

قلم چکش تخریب چیست؟
قلم چکش تخریب یک قطعه فلزی سخت و دقیقاً مهندسی شده است که به منظور انتقال و متمرکز کردن نیروی ضربه ای چکش های تخریب و بتن کن به سطح هدف طراحی شده است. معمولاً از فولاد آلیاژی سخت شده و دارای عملیات حرارتی مقاوم در برابر فرسایش تولید می شود تا در برابر ضربه های مکرر و سایش به خوبی دوام بیاورد. قلم ها در اشکال مختلف نوک تیز ، نوک پهن یا اسپِید (برای خرد کردن سطوح وسیع)، قلم شکاف زن، قلم پولیش، قلم صخره شکن و … عرضه می شوند و هر کدام برای کاربرد مشخصی مانند سوراخ کاری، خرد کردن بتن، جداسازی کاشی یا شکافتن سنگ مناسب می باشد.
مقاطع اتصال یا شفت نیز استاندارد های مختلفی دارند، از جمله چهار شیار، پنج شیار (SDS‑Plus/SDS‑Max معادل ها) و شش گوش، که باید با سه نظام دستگاه سازگار باشند. عملکرد واقعی قلم به کیفیت آلیاژ، طراحی نوک قلم، طول و سازگاری با توان و انرژی ضربه دستگاه بستگی دارد. انتخاب قلم نامناسب می تواند منجر به کاهش بازده، شکست زود هنگام قطعه یا آسیب به دستگاه شود. نگهداری مناسب (پاک سازی، روغن کاری شفت، تعویض قلم فرسوده) و انتخاب سایز و فرم متناسب با نوع مصالح، راهکار افزایش عمر ابزار و فراهم کردن ایمنی در کار است.
انواع قلم چکش تخریب بر اساس نوع اتصال به سه نظام
انتخاب نوع قلم بر اساس اتصال به سه نظام دستگاه چکش تخریب، یکی از مهم ترین عوامل تأثیر گذار بر عملکرد، ایمنی و عمر مفید ابزار های تخریب است. انواع اتصالات شامل چهار شیار (SDS‑Plus)، پنج شیار (SDS‑Max)، شش گوش (Hex)، سیستم اتصال سریع (Quick‑change) و اتصال T هستند، هر کدام روش نگه داشتن قلم، میزان انتقال نیرو، سهولت تعویض و سازگاری با دستگاه را تحت تأثیر قرار می دهند. در ادامه هر نوع اتصال را جداگانه توضیح می دهیم تا بتوانید براساس دستگاه و نیازتان، بهترین قلم تخریب را انتخاب کنید.

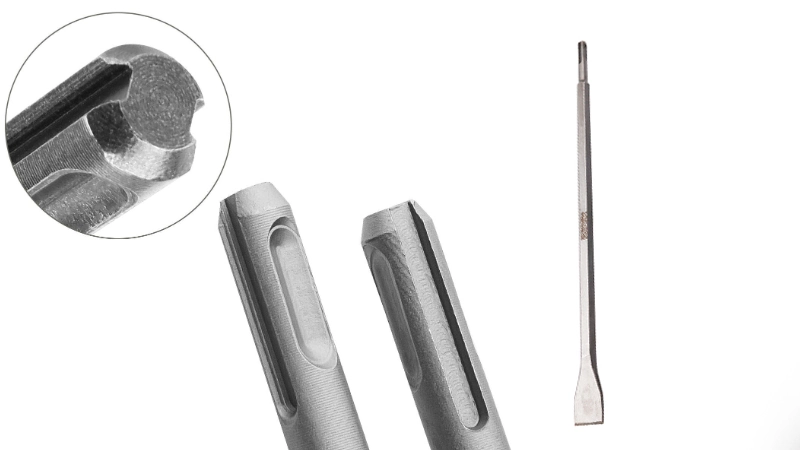

قلم تخریب چهار شیار (SDS-Plus)
قلم های چهار شیار یکی از قدیمی ترین و متداول ترین انواع قلم های تخریب به شمار می روند که بدنهٔ شفت آ نها چهار شیار طولی دارد و با گیره های مکانیکی داخل هولدر یا سه نظام چکش تخریب قفل می شوند. این طراحی ساده باعث استحکام نسبی و نصب نسبتاً آسان می شود و به خوبی در دریل بتن کن های سبک تا نیمه سنگین (معمولاً در بازهٔ وزنی حدود ۳ تا ۶ کیلوگرم) جواب می دهد. با این حال، نسبت به سیستم های مدرن تر، سرعت کار و راحتی در تعویض آن کمتر است.
این قلم ها معمولاً در سه طول مشخص عرضه می شوند که شامل کوتاه (حدود 25 سانتی متر)، بلند (تا حدود 40 سانتی متر) و بسیار بلند (تا حدود 60 سانتیمتر) می شود. انتخاب طول بستگی به دسترسی و نوع کاربرد شما دارد. توجه داشته باشید که قلم های چهار شیار برای تخریب های خیلی عمیق مناسب نیستند و باید از دستگاه هایی که قلم پنج شیار را پشتیبانی می کنند استفاده کنید. پیش از خرید یا تعویض قلم مطمئن شوید که هولدر دستگاه شما از چهار شیار پشتیبانی می کند و برای افزایش عمر قطعات، شفت را تمیز نگه دارید و از ضربه های جانبی شدید خودداری کنید.

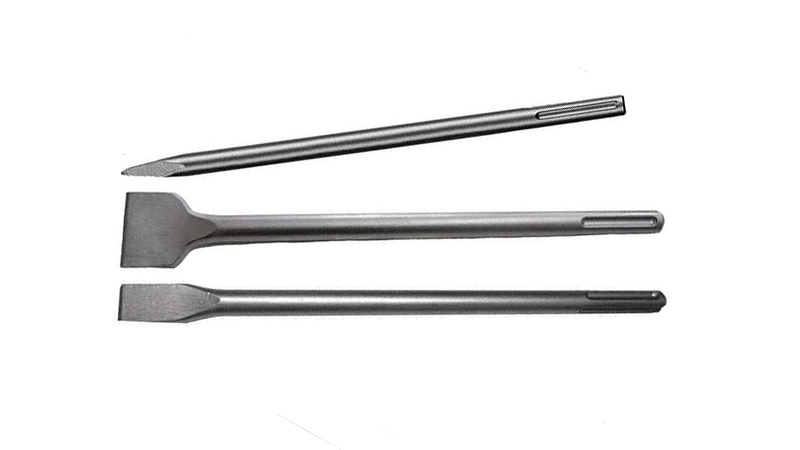

قلم چکش تخریب پنج شیار (SDS-Max)
اتصال SDS‑Max مخصوص ابزار های سنگین و چکش های تخریب صنعتی طراحی شده است و از سیستم های پیشرفته و پرقدرت برای انتقال ضربه بهینه بهره می برد. شفت قلم در این نوع اتصال حدود 18 میلی متر قطر دارد و دارای پنج شیار مخصوص (شامل شیار های طولی و شیار های نیم دایره ای) است که به سرعت و بدون نیاز به ابزار جانبی در سه نظام چکش تخریب قفل می شود.
این اتصال باعث می شود تعویض قلم بسیار سریع انجام شده و انتقال نیروی ضربه به صورت مؤثر و با کمترین لغزش انجام شود. ویژگی های قلم پنج شیار SDS‑Max شامل افزایش دوام قلم، تحمل فشار و ضربات سنگین و ایمنی بالاتر در کار های صنعتی می باشد. به دلیل کاربرد در دستگاه های سنگین، انتخاب قلم SDS‑Max باید دقیقاً بر اساس ظرفیت و سازگاری ابزار انجام شود تا عملکرد بهینه آن همواره تضمین شود.

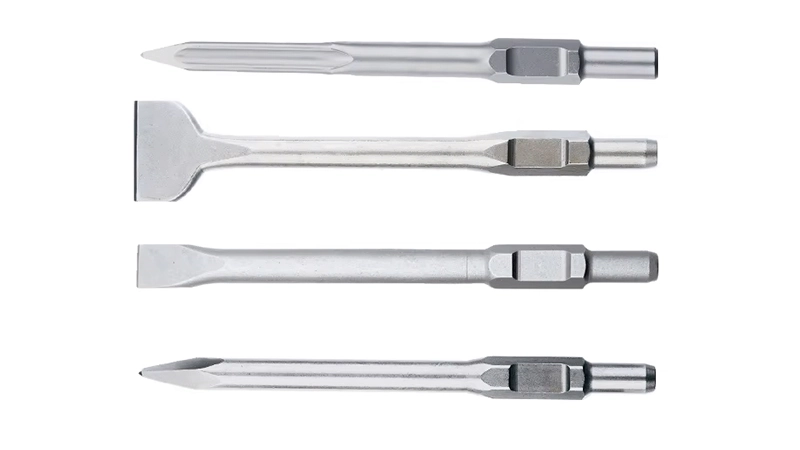

قلم چکش تخریب شش گوش (Hex Shank)
نوع سوم اتصال، شش گوش یا Hex است که بیشتر در دریل ها و چکش های تخریب معمولی و نیز برخی از دستگاه های خاص دیده می شود. این شفت شش ضلعی باعث افزایش اصطکاک و جلوگیری از لغزش قلم در سه نظام می شود، به خصوص در ابزار های با توان متوسط عمل می کنند. قلم های شش گوش معمولاً در سایز های مختلف 6 تا 13 میلی متر عرضه می شوند و برخلاف SDS، برای قفل کردن به کلگی دستگاه نیازی به سازوکار قفل ندارند بلکه به صورت فشاری یا با پیچ بسته می شوند. این اتصال بیشتر در پروژه هایی با نیاز کمتر به تعویض مکرر قلم دارند و قدرت ضربات بالایی میخواهند، بسیار مناسب است.

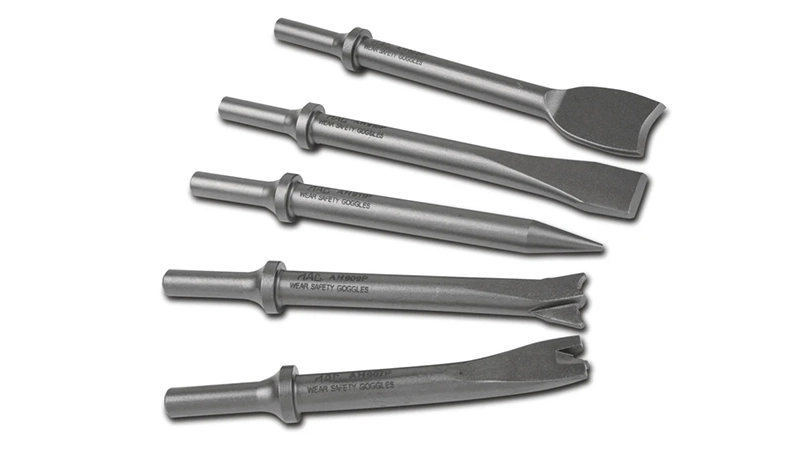

قلم تخریب سیستم اتصال سریع (Quick‑release)
سیستم اتصال سریع مکانیزمی است که با خار های فنری یا پین های قفل شونده اجازه می دهد قلم بدون ابزار و یا با یک حرکت ساده قفل و آزاد شود که برای کار هایی که تعویض مکرر قلم لازم است (تعمیرات سریع، کار های سریال یا پروژه هایی که زمان اهمیت دارد) بسیار مناسب است، چون سرعت تعویض را بالا برده و زمان خاموشی را کم می کند و کار اپراتور را ساده می سازد. توجه داشته باشید با گذشت زمان این مکانیزم می تواند سائیده شود و در ضربه های بسیار سنگین ممکن است استحکامِ قفل کمتر از اتصالات مکانیکی سنتی باشد، بنابراین قبل از استفاده باید مطمئن شوید دستگاه و قلم از سیستم اتصال سریع پشتیبانی می کنند و یا از آداپتور استاندارد استفاده می شود.
انواع قلم چکش تخریب بر اساس سایز و اندازه
قلم های چکش تخریب در اندازه ها و توان های مختلفی تولید می شوند و هر اندازه برای کار خاصی مناسب است. قلم های کوچک دقت و کنترل بیشتری دارند و برای کار های ظریف مثل کندن کاشی یا تعمیرات جزئی بهتر هستند. اندازه های متوسط پر کاربرد ترین دسته اند و تعادل خوبی بین قدرت و راحتی را ارائه می دهند که بیشتر کارگاه ها از همین اندازه استفاده می کنند. قلم های بزرگ برای کار های نیمه سنگین مثل کندن آسفالت محلی یا بازسازی های سنگین مناسب هستند و ضربه های قویتری وارد می کنند.
در پروژه های بزرگ و صنعتی از قلم های بسیار بزرگ با مقاومت بالا استفاده می شود تا نیروی لازم برای تخریب فراهم شود. انتخاب درست اندازه باعث افزایش سرعت و کیفیت کار، کاهش فرسایش ابزار و حفظ ایمنی کاربر می شود. در جدول زیر میتوانید معمول ترین سایز های انواع قلم تخریب را مشاهده کنید.
| نوع قلم | نوع اتصال | کاربرد اصلی | سایز معمولی طول قلم |
|---|---|---|---|
| نوک تیز (Point) | SDS Plus/Max | بتن و سنگ سخت | mm 250-400 |
| تخت (Flat) | Hex/SDS | جدا سازی و برش سطحی | mm 250-350 |
| نوک پهن (Spade) | SDS Max | کندن خاک یا لایه های آجری | mm 300-600 |
| شیاردار (Grooving) | SDS Max/Hex | برقکشی و ایجاد شیار | mm 280-400 |
| آسفالت (Asphalt) | Hex | تخریب آسفالت و قیر | mm 400-600 |
| بوش (Bush) | SDS Max | پرداخت و بُرکَردن سطح بتن/سنگ | mm 250-400 |
بررسی سایز قلم چهار شیار
قلم های چهار شیار یا همان SDS Plus معمولاً قطر ثابت ۱۴ میلی متر دارند، یعنی قسمت شفت قلم همیشه به اندازه ۱۴ میلی متر ضخامت دارد. برای مثال، اگر روی قلم نوشته شده باشد 14*250، یعنی قطر شفت ۱۴ میلی متر و طول کلی قلم برابر با ۲۵۰ میلی متر است. اما طول کلی قلم ها متنوع است و کاربر بسته به نیازی که دارد می تواند قلم هایی با طول های مختلف انتخاب کند، مثل ۲۵۰ میلی متر، ۲۷۵ میلی متر ، ۳۰۰ میلی متر، ۴۰۰ میلی متر و سایر مدل ها با طول های متنوع دیگر را نیز می تواند انتخاب کند.
این قطر ثابت ۱۴ میلی متر به دستگاه های چکش تخریب سبک تا متوسط قدرت کافی بریا تخریب می دهد و باعث می شود که قلم در حین کار به خوبی داخل دستگاه قرار بگیرد و اصلا لق نزند. از طرف دیگر، تنوع طول کمک می کند که با توجه به نوع کار، طول مناسب را انتخاب کنید، مثلاً برای کار های ظریف طول کوتاه را انتخاب کنید و برای کار هایی که به دسترسی عمیق تر نیاز است، قطعا طول بلندتر استفاده می شود.
در مجموع، قلم چهار شیار یا SDS Plus یکی از پر کاربرد ترین انواع قلم ها در کار های سبک و متوسط است که به دلیل قطر مناسب و طول های متغیر، انعطاف خوبی در انتخاب برای کاربران دارد. البته توجه دشاته باشید که این قلم ها برای دستگاه هایی با توان های متوسط مناسب می باشد و برای تخریب قوی تر باید از قلم های پنج شیار استفاده کنید، به عبارتی باید از دستگاهیی که قلم های پنج شیار را پشتیبانی می کند استفاده کنید.
| مشخصات قلم چهار شیار | |||||
|---|---|---|---|---|---|
| قطر ثابت ۱۴ میلی متر | طول های متنوع | مناسب دستگاه های سبک تا متوسط | تعادل بین قدرت و وزن | انعطاف پذیری در انتخاب طول | نصب محکم و بدون لقی |
بررسی سایز قلم پنج شیار
قلم های پنج شیار یا SDS‑Max نوعی قلم مخصوص چکش های تخریب سنگین تر هستند که شفتی با قطر ثابت ۱۸ میلی متر دارند و در طول های متنوع مثل 18×250 یا مدل های دیگر عرضه می شوند. همین قطر بزرگ و طراحی پنج شیار است که انتقال نیروی ضربه و استحکام مکانیکی لازم برای کار های صنعتی و تخریبی سنگین را فراهم می کند. این قلم ها برای بتن های بسیار مقاوم، سازه های سنگین و پروژه های بزرگ طراحی شده است و به خاطر چفت شدگی محکم در سه نظام چکش تخریب، لرزش و لقی کمتری در برابر ضربات متوالی دارند.
استفاده از قلم پنج شیار SDS‑Max به معنی امکان بهره برداری از انرژی ضربه بالا تر می باشد و طول های این قلم تخریب ها بلند تر بوده و که خطر شکست شفت را به همراه ندارد، لذا اگر دستگاه شما از سیستم SDS‑Max پشتیبانی می کند، این قلم ها انتخاب مناسب تری نسبت به نمونه های چهارشیار سبک تر هستند.
لازم به ذکر است که SDS‑Max با SDS‑Plus سازگار نیست (اگرچه تبدیل هایی موجودند اما معمولاً بهخاطر تلفات انرژی و ایمنی، جایگزین کردن این دو توصیه نمی شوند) و نگهداری صحیح شامل تمیز نگه داشتن شیار ها و بازبینی نوک قلم و شفت آن می تواند عمر مفید قلم را به طور چشمگیری افزایش دهد.
| مشخصات قلم پنج شیار (SDS‑Max) | |||||
|---|---|---|---|---|---|
| قطر ثابت ۱۸ میلی متر | طول های متنوع (تا بیش از ۶۰۰ میلی متر) | مناسب چکش تخریب های سنگین و صنعتی | تحمل ضربه و انتقال انرژی بالا | شفت با دوام بیشتر و استحکام مکانیکی بالاتر | قفل پذیری محکم در سه نظام؛ لقی و لرزش کمتر در کار های سنگین |
سایت dltctool.com درباره روش نگهداری از قلم های پنج شیار SDS-MAX چنین می گوید:
To maintain the longevity and performance of your SDS Max Chisels, follow these tips:
Cleaning: Regularly clean the chisels to remove debris and prevent rust. Use a wire brush or cloth.
Sharpening: Keep the chisels sharp to ensure efficient performance. Use a sharpening stone or professional sharpening service.
Storage: Store chisels in a dry, protected area. Use a chisel holder or toolbox to prevent damage and rust.
برای حفظ طول عمر و عملکرد قلم های SDS Max خود، نکات زیر را دنبال کنید:
تمیزکاری: قلم ها را به طور منظم تمیز کنید تا آلودگی ها و ضایعات جمع شده حذف شده و از زنگ زدگی جلوگیری شود. از فرچه سیمی یا پارچه استفاده نمایید.
تیز کردن: قلم ها را تیز نگه دارید تا کارایی آن ها بهینه بماند. از سنگ سابی مخصوص یا خدمات حرفه ای تیز کردن بهره ببرید.
نگهداری: قلم ها را در محلی خشک و محافظت شده قرار دهید. برای جلوگیری از آسیب و زنگ زدگی از نگهدارنده قلم یا جعبه های ابزار استفاده کنید.
بررسی سایز قلم شش گوش
قلم هایی که شفت شش گوش دارند (مثلاً نمونه ای با مشخصه ۱۷×۲۵۰) دارای شفت شش ضلعی هستند، به عبارت دیگر قطر اعلام شده معمولاً فاصله بین دو وجه مقابل شش ضلعی است. این طراحی شش گوش باعث انتقال بهتر گشتاور و جلوگیری از لغزش یا چرخش شفت در سه نظام دستگاه می شود، به دلیل اینکه سطوح تخت شفت روی گیره یا کولت دستگاه به صورت محکم تری قرار می گیرد. طول های متداول مانند ۲۵۰ میلی متر یا طول های بلندتر در دسترس هستند و نوک قلم ها می توانند انواع نقطه ای، تخت، پهن یا شیار ساز باشند.
از نظر کاربردی، قلم های شش گوش اغلب در دستگاه هایی که از کٌلِت یا گیرهٔ مکانیکی استفاده می کنند، کاربرد دارند که برای منتقل کردن نیروی برشی و ضربه ای قوی مناسب هستند. به دلیل گیرایی محکم تر در سه نظام، دستگاه در تخریب های سنگین و عملیات هایی که نیاز به شفت بدون لرزش دارند، مفیدتر هستند. نکاتی که باید در نظر گرفت این است که اولاً مطمئن شوید دستگاه چکش تخریب شما از شفت شش گوش ۱۷ میلی متری پشتیبانی می کند.
همچنین جنس و عملیات حرارتی نوک و بدنه قلم بر روی دوام و عملکرد آن تأثیر زیادی دارد، و همین طور طراحی شش گوش با سیستم های استاندارد شیار دار مثل SDS‑Max/SDS‑Plus سازگار نیست مگر با تبدیل های خاص که معمولاً کارایی و ایمنی را کاهش می دهند.
| مشخصات قلم شش گوش | |||||
|---|---|---|---|---|---|
| قطر ثابت ۱۷ میلی متر | طول های متنوع | مناسب چکش تخریب هایی با کٌلِت شش گوش | انتقال گشتاور بالا و جلوگیری از لغزش شفت | ثبات بیشتر در کار های برشی و تخریبی با بار جانبی | نصب محکم، کاهش چرخش و لقی نسبت به شفت های دیگر |
قلم تخریب های با سایز بالای 30
قلم های تخریب که با قطر حدود ۳۰ میلی متر معرفی می شوند، در واقع منظور اندازهٔ شفت آن ها است، یعنی مقطع شفتی که داخل سه نظام دستگاه فرو می رود. این قلم ها با طول های متداول مانند ۴۰۰ یا ۴۰۰+۳۵ میلی متر طراحی می شوند که برای تخریب بتنِ ضخیم، آسفالت و کار های پر فشار طراحی شدهاند. شفت قطور به همراه بدنهٔ تقویت شده قادرند ضربات شدید را منتقل کنند و در شرایط سخت دوام بیشتری داشته باشند.
به طور معمول شفت این قلم ها شش گوش است تا نصب محکم و انتقال گشتاور بالا فراهم شود، اما در برخی مدل های صنعتی برای سازگاری با سایر سه نظام های چکش تخریب های دیگر، انواعی با اتصال های شیاردار یا پنج شیار نیز تولید می شوند. پیش از استفاده یا خرید باید قطعاً سازگاری قطر و نوع شفت با کلت چکش تخریب شما بررسی شود، زیرا استفاده از قلم سنگین روی دستگاه نامتناسب می تواند به ابزار یا دستگاه آسیب بزند.
| مشخصات قلم سایز بالای ۳۰ میلی متر | |||||
|---|---|---|---|---|---|
| قطر شفت بزرگتر از 30 میلی متر | طول های متداول | مناسب چکش تخریب های سنگین و مصارف صنعتی | قابلیت انتقال ضربه و تحمل فشار بسیار بالا | معمولاً شفت شش گوش دارند | نیاز به تطابق کامل با سه نظام چکش تخریب |
بررسی انواع قلم چکش تخریب بر اساس نوع کاربرد
در پروژههای تخریب و ساخت و ساز، انتخاب صحیح قلم چکش تخریب بر اساس نوع کاربرد، از اهمیت بسیار بالایی برخوردار است. هر قلم با طراحی منحصر به فرد خود، برای انجام وظایف خاصی مانند کندن، شکافتن، تراشیدن، برش، خاک برداری یا متراکم سازی تولید شده است. این تنوع در طراحی و عملکرد، امکان انجام دقیق تر و کارآمد تر عملیات تخریبی و ساختمانی را فراهم می کند و در نتیجه کیفیت کار و عمر ابزار را افزایش می دهد.
در این بخش به بررسی تفصیلی ده نوع مهم قلم چکش تخریب پرداخته می شود و مشخصات فنی، کاربرد ها و ویژگی های هر یک توضیح داده خواهد شد تا پیمانکاران، مهندسان و کاربران نهایی بتوانند با شناخت کامل، بهترین انتخاب را داشته باشند.

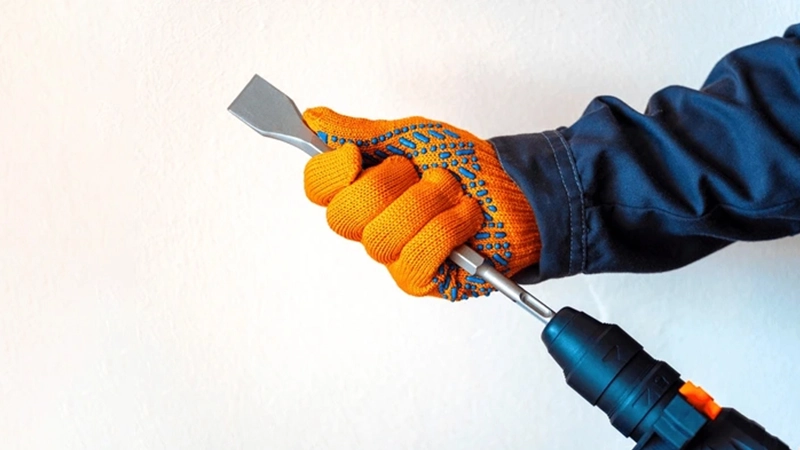

- قلم تخریب بتن (قلم های تخریب/Chisels)
قلم های Chisels شناخته شده ترین و متنوع ترین خانوادهٔ قلم های تخریب هستند و برای کاربرد های عمومی مانند کندن، برش موضعی و جداسازی قطعات بتنی و سنگی مناسب است. این قلم ها در دو دستهٔ کلی نوک تیز و نوک پهن تولید میشوند. انواع دیگر مانند Narrow Chisel (برای شیارزنی و کارهای دقیق)، Flat Chisel (برای برش و تراش)، Digging Chisel (برای خاکبرداری سبک)، Bull Point (نوک مخروطی برای شکستن نقطه ای)، Threaded Chisel (برای اتصال ایمن به ابزار) و U-shaped Gouge (برای ایجاد شیار یا برداشتن مواد منحنی) نیز در این گروه قرار می گیرند.
در انتخاب قلم chisels باید به سختی سطح، نوع دستگاه (SDS‑Plus، SDS‑Max یا شفت شش ضلعی)، طول مناسب و زاویهٔ نوک آن توجه کرد، استفاده از نوک نادرست می تواند کارایی را کاهش دهد و عمر قلم را کم کند. برای مثال روی بتن بسیار مستحکم، قلم نوک تیز بهتر عمل می کند، اما روی سطوح ترک خورده یا شکننده، نوک پهن آسیب کمتری می رساند.

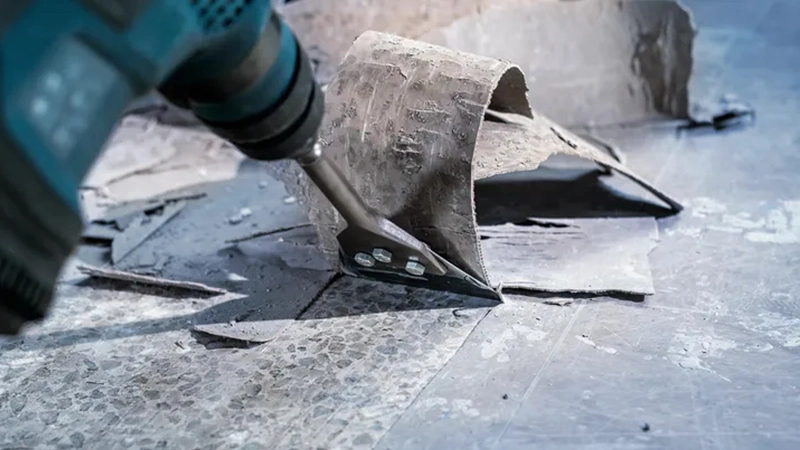

- قلم لایه بردار (قلم های تِراشه بردار/Scrapers)
قلم های لایه بردار برای برداشتن پوشش های نازک و لایه های سطحی طراحی شده اند و معمولاً لبه های نازک و پهنی دارند که امکان جداسازی کاشی، پارکت، فرش، رنگ های لایهای، چسب ها و سایر پوشش های نازک را بدون تخریب شدید زیرساخت فراهم می سازند. طراحی لبهٔ باریک اما قوی این قلم ها اجازه می دهد تا بین پوشش و زیرلایه نفوذ کرده و با کمترین آسیب به زیرسازی، کار را انجام دهند که برای مثال در مرمت کف یا تعویض پوشش، قلم scraper بهترین انتخاب است.
استفادهٔ صحیح مستلزم زاویه گیری مناسب، تنظیم نیروی ضربه و انتخاب پهنای مناسب لبه است تا از ایجاد خراش یا شکستگی در زیرلایه جلوگیری شود. این قلم ها در انواعی با روکش سخت شده و نوک قابل تعویض عرضه می شوند که طول عمر را بالا می برد، همچنین برای کار های طولانی پیشنهاد می شود از مدل هایی با گارد یا لبهٔ تقویت شده استفاده شود.

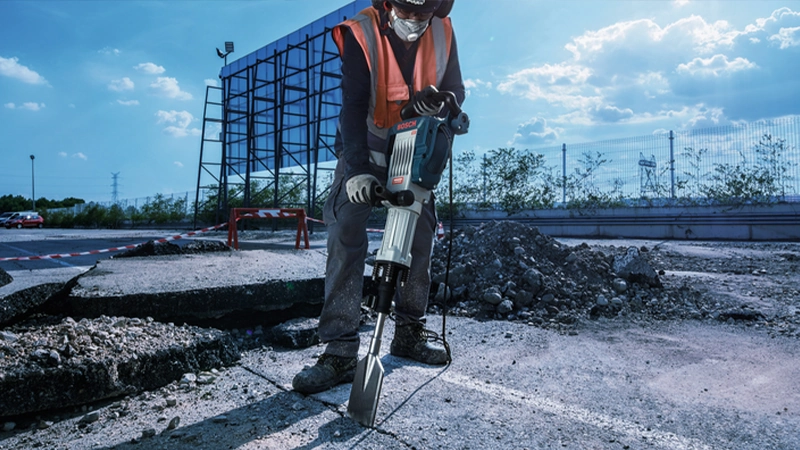

- قلم شکاف دهنده آسفالت (قلم های برشی برای آسفالت/Cutters)
قلم های شکاف دهنده به طور خاص برای برش و جداسازی آسفالت طراحی شده اند و به هیچ وجه جایگزین قلم های خردکن سخت یا بیل آسفالت نیستند. شکل آن ها شبیه بیل است اما لبهٔ برندهٔ قوی تری دارند که برای ایجاد شیار، برش دقیق و برداشتن نوار های آسفالت مورد استفاده قرار می گیرد. از جالب ترین کاربرد ها می توان به برش مسیر های کوچک برای عبور لوله ها، باز کردن ناحیه ای از آسفالت بدون خرد کردن تمام آن و آماده سازی محل برای تعمیر یا تعویض قسمتی از آسفالت اشاره کرد.
استفادهٔ درست از چکش تخریب نیازمند تنظیم قدرت و ضربهٔ ابزار جهت جلوگیری از ترک های ناخواسته در اطراف محل برش است، همچنین لبه ها می بایست به موقع تیز یا تعویض شوند چون کار با لبهٔ کند منجر به آسیب می شود. قلم های کاتر معمولاً در پروژه های شهری، خطوط خدمات زیرزمینی و تعمیرات جادهای کاربرد دارند و بهخاطر عملکرد ویژه ای که دارند نباید آن ها را در بتن های سفت یا سطوح سنگی به کار برد.

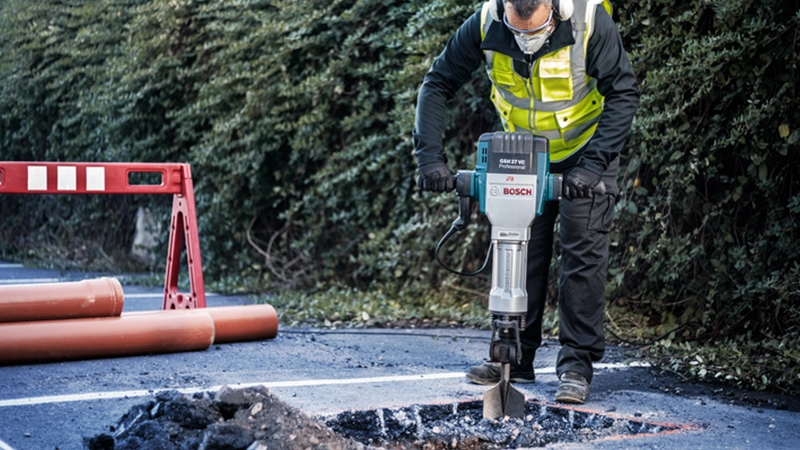

- قلم بیل آسفالت (اسپید بیت/ Spade Bits)
بیل آسفالت یا Spade Bits یکی از رایج ترین قلم ها در فعالیت های مربوط به آسفالت است، شکل نوک شبیه یک بیل تخت است ولی ساختاری محکم تر و ضخیم تر از scrapers دارد. این قلم ها برای کندن و برداشتن آسفالت کارایی مناسبی دارند اما نسبت به برش های بسیار دقیق یا مصالح بتنی سخت آسیب پذیر تر هستند. بنابراین استفادهٔ از بیل آسفالت برای بتن های مسلح یا سطوح سنگی توصیه نمی شود چون لبۀ آن خم یا شکسته می شود.
در پروژه های تعمیر جاده، پاکسازی روکش های آسفالت و آماده سازی مسیر های لوله گذاری، قلم بیل آسفالت گزینه ای مقرون به صرفه و کارآمد است. هنگام انتخاب توجه کنید که پهنای دهانه، ضخامت مادهٔ نوک و طول قلم متناسب با عمق مورد نیاز باشد. برای افزایش طول عمر، از ضربه زنی مداوم روی نقاط فولادی خودداری کنید و در صورت برخورد با فلز از ابزار مناسب تر استفاده نمایید.

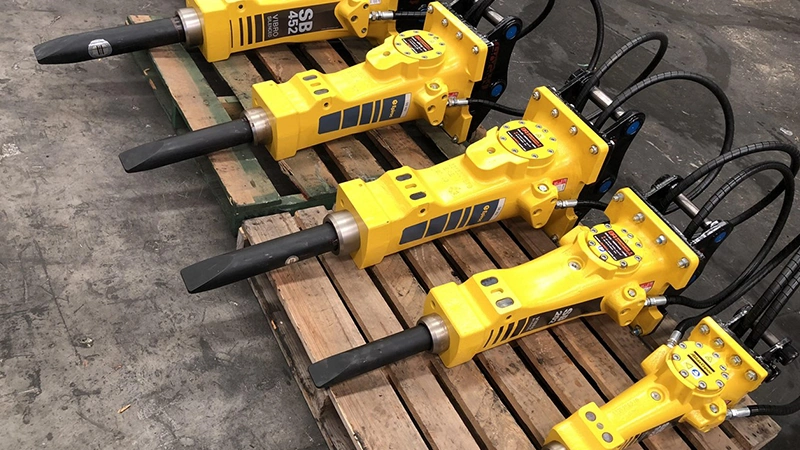

- قلم سنگ شکن (Breakers)
قلم های خردکن سنگ مخصوص شکستن و خرد کردن سنگ های سخت، شیل ها و بلوک های سنگی طراحی شده اند. نوک های این قلم ها معمولاً صاف و عریض یا تخت نیستند، بلکه شکل شان به گونه ای است که نیروی ضربه را به صورت متمرکز یا گسترده منتقل کنند تا تودهٔ سنگ خرد شود. برای معادن، تخریب سنگ های بزرگ در پروژه های ساخت و ساز و گاهی در کار های زیربنایی نیز از این نوع قلم تخریب استفاده می شود.
برخی مدل ها با مقطع شش ضلعی تولید می شوند تا هم محکم نصب شوند و هم به خوبی نیرو را انتقال دهند. طراحی ساده اما سخت کاری شده این قلم ها، باعث می شود انرژی ضربه ای به صورت مؤثری برای شکستن ساختار سنگ به کار برود. در انتخاب قلم سنگ شکن باید به مصالح هدف (سنگ رسوبی، سنگ آذرین، بتن بسیار سخت)، زاویهٔ نوک، سطح سختی و توان دستگاه توجه کرد.

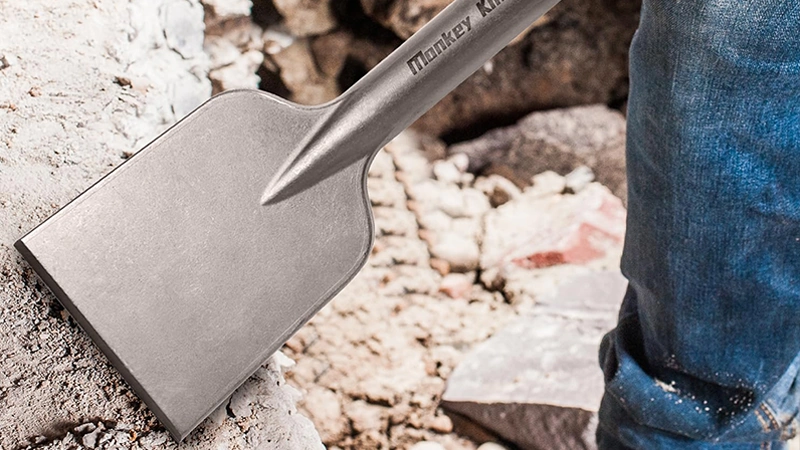

- قلم پهن (Wedges)
قلم های پهن به خاطر نوک پهن و شکل گوه مانندی که دارند، بر خلاف بیل ها، سطح آن ها صافتر است و منحنی ندارد، اما طراحی شان اجازه می دهد نیروی بیشتری به ناحیهٔ تماس وارد شود. این ویژگی باعث می شود که برای باز کردن ترک های بزرگ، جدا کردن قطعات متصل و اعمال نیرو روی لایه های سخت مناسب باشند. از قلم های پهن معمولاً در جاهایی استفاده می شود که به اعمال نیرو برای جلو بردن یک عنصر یا باز کردن محل اتصال نیاز است.
این قلم ها به ندرت برای آسفالت نرم توصیه می شوند اما در تخریب های سنگین که نیاز به نفوذ تدریجی و افزایش بازشدگی است، کارایی بالایی دارند. انتخاب قطر، طول و زاویهٔ گٌوِه باید بر اساس نوع مصالح و میزان نیروی مورد نیاز انجام شود. در کار با قلم گٌوِه ای باید مراقب بازپرت شدن قطعات باشیم و از ابزار محافظتی استفاده کنیم، همچنین برخورد مداوم با اجسام فلزی می تواند نوک قلم را کند یا آسیب پذیر کند.

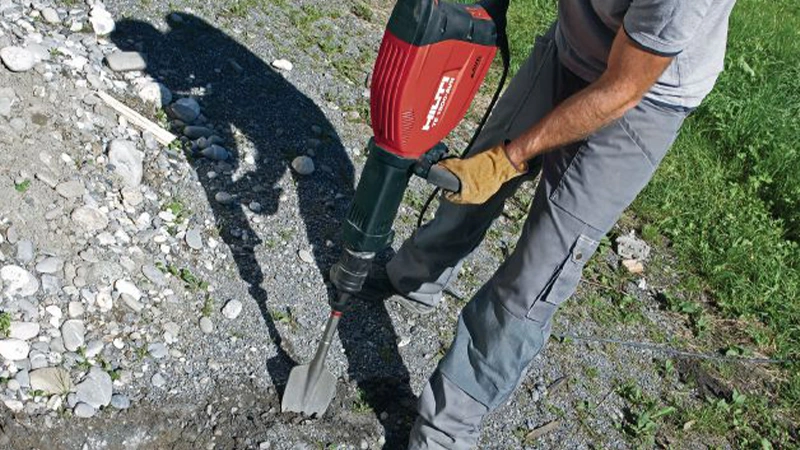

- قلم بیل خاکبرداری (Scoop Shovel Chisel)
این مدل در واقع نوعی قلم است که عملکردی شبیه بیل کامل دارد و در کار های خاکی، باغبانی و محوطه سازی بسیار مفید است. این قلم برای خاک های یخ زده، خاک های سخت و فشرده، شن و ماسه و برف روبی مناسب است. برخلاف قلم های spade bits که برای آسفالت و سطوح سخت تر طراحی شدهاند، scoop shovel برای برداشتن و تخلیهٔ مواد نرم تا نیمه سخت به کار می رود. لبهٔ منحنی و گودی این قلم اجازه می دهد تا مواد برداشته شده و حمل شوند و فضای بیشتری نسبت به قلم های تخت در هر ضربه جابجا شود.
در کار های محوطه سازی، پاک سازی پی های کوچک یا جابجایی خاک در نقاط محدود، این ابزار سرعت و دقت بالایی دارد. از آنجا که این قلم ها معمولاً با نیروی ضربه کار می کنند، لازم است که شفت و اتصالشان محکم باشد تا انتقال نیرو به صورت مؤثر انجام شود و از شکستگی آن جلوگیری شود. نگهداری شامل پاک سازی خاک، بررسی خوردگی و استفاده از پوشش های محافظ در مدل های آهنی است.

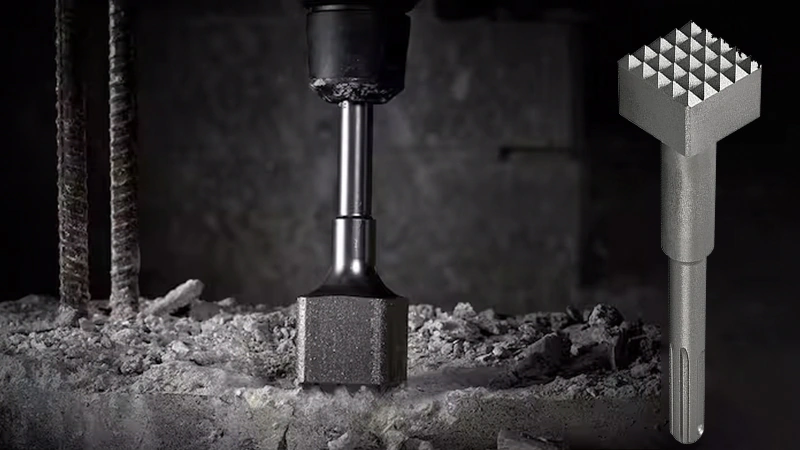

- قلم بوشینگ / بوشی (Bushing Tools)
قلم های Bushing Tools یا لایه بردار، برای ایجاد بافت، زبری و خراش روی سطوح استفاده می شوند، کاربرد اصلی آن ها در آماده سازی سطوح جهت چسباندن مواد جدید، حذف برآمدگی ها، هموارسازی سطوح و ایجاد بافت های لازم برای چسبندگی بالاتر است. سطح این قلم ها معمولاً پهن و دندانه دار است تا با ضربات متعدد برآمدگی ها و فرورفتگی های منظم روی بتن یا سنگ ایجاد کند. در کف سازی، روی سطوح بزرگ که نیاز به ایجاد اصطکاک یا الگوی مشخصی دارند (مثل پیاده رو ها یا سطوحی که کف پوش باید به آن بچسبد)، قلم های بوشینگ بسیار کارآمد هستند.
جنس فولادی سخت و نشکن معمولاً برای این قلم ها انتخاب می شود تا در مقابل ضربات مکرر مقاومت داشته باشند. یکی دیگر از کاربرد های آن ها برداشتن لایه های ریز سطحی، از بین بردن برجستگی ها و آماده سازی برای رنگ یا رزین است. برای پروژه های سنگ فرش معابر یا هموارسازی سطوح، استفاده از بوشینگ می تواند سرعت اجرا را افزایش دهد و نتیجهٔ نهایی را یکنواخت تر سازد. هنگام کار با بوشینگ ها باید به کنترل عمق ضربه و توزیع یکنواخت فشار توجه کرد تا الگوی ناخواسته یا آسیب بیش از حد به بتن ایجاد نشود.

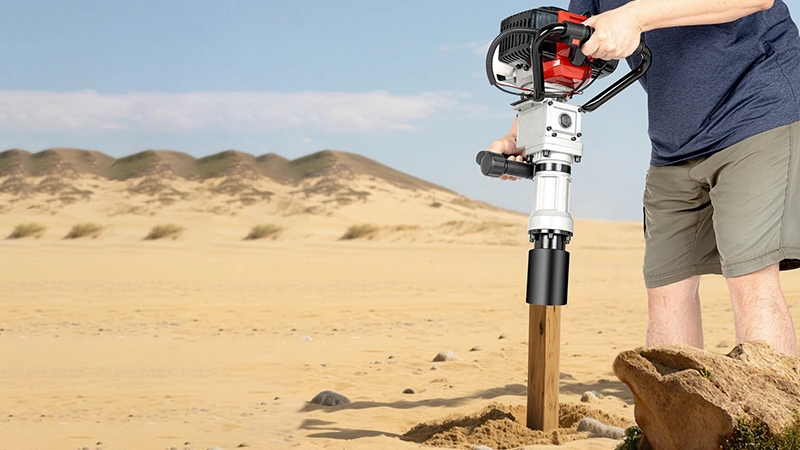

- قلم های فشاری (Drivers)
قلم های Drivers به صورت فنجانی یا مخروطی ساخته می شوند و وظیفهٔ اصلی آن ها راندن و فروبردن میله ها، میله های اتصال، میخ های شِبَک دار، ستون های کوچک و عناصر مشابه در زمین یا مصالح نرم است. انتهای فنجانی آن به عنوان نگهدارنده عمل می کند و جسم را همزمان که به داخل فرو می رود و در جای خود حفظ می کند. این قلم در کار های نصب حصار، میخ کوبی در زمین، نصب پایه ها و کاشت قطعات استفاده می شود.
انواع خاصی از قلم های drivers برای امپالس زدن پمپ، نصب شبکه های راه آهن کوچک، فروبردن میخ های پایهٔ چوبی، نصب میله های زمینی یا ستونک ها طراحی شده اند. در کار با درایور ها باید فشار و گشتاور چکش را متناسب با سختی جسم تنظیم کرد، زیرا فشار بیش از حد ممکن است جسم هدف را خراب کند یا قلم را خم کند. برخی مدل ها دارای لبه های ضد لغزش یا اشکال ویژه برای محافظت از قطعهٔ کار هستند.

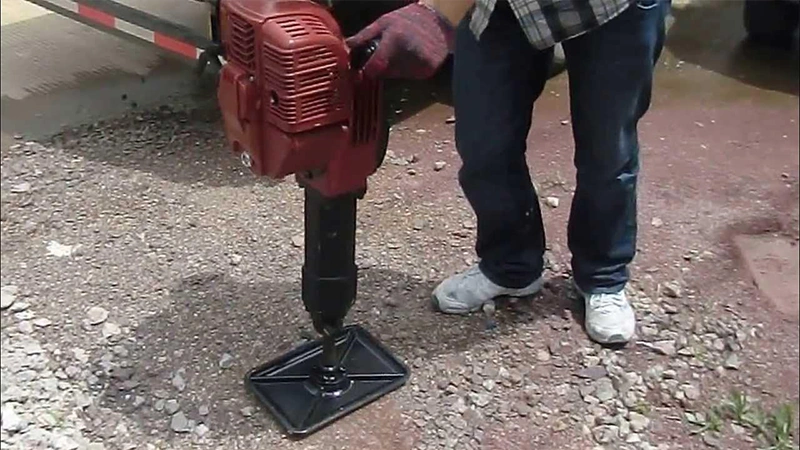

- قلم متراکم کننده (Tampers)
قلم های متراکم کننده برای متراکم کردن مواد سست مثل سیمان، ملات تازه، خاک نرم یا مصالح افزودنی در گوشه های تنگ و نقاطی که ابزار های متراکم کننده بزرگ دسترسی ندارند، طراحی شدهاند. این قلم ها تا زمانی که سطح به اندازهٔ کافی فشرده و یکپارچه نشده به کار خود ادامه می دهند و معمولاً در اشکال مربع، گرد یا صاف تولید می شوند تا مطابق با شکل فضای مورد نظر انتخاب شوند. کاربرد های رایج آن در فشرده سازی ملات در شکاف ها، تراکم گوشه های چاله ها، تثبیت بستر زیر قطعه های کوچک و کارهای بازسازی دیوارها و درزها خلاصه می شود.
قلم های متراکم کننده کمک می کنند تا هوا از ملات خارج شود، چگالی بالا رود و سطح یکپارچه تری ایجاد گردد که منجر به دوام بیشتر و چسبندگی بهتر می شود. در انتخاب قلم متراکم کننده توجه کنید که سطح تماس مناسب با مادهٔ هدف باشد و طول قلم و نوع شفت با دستگاه همخوانی داشته باشد.
جدول مقایسه انواع قلم چکش تخریب
در صنعت تخریب و عمرانی، انتخاب قلم چکش تخریب متناسب با نوع کار و شرایط محیطی نقش بسیار مهمی در افزایش بازدهی، کاهش هزینه ها و حفظ عمر مفید ابزار دارد. در جدول زیر، مقایسه ای جامع و خلاصه از پر کاربرد ترین نوع قلم ها به همراه نوع اتصال، کاربرد اصلی و سایز های معمول ارائه شده است تا بتوانید با دیدی دقیق تر و علمی تر، ابزار مناسب نیاز خود را انتخاب کنید.
| نوع قلم | نوع اتصال | کاربرد اصلی | سایز معمول |
|---|---|---|---|
| قلم تخریب بتن (Chisels) | SDS Plus/Max، Hex | کندن، برش موضعی، جداسازی قطعات بتنی و سنگی، نوک تیز و پهن | 250-600 میلی متر طول، نوک متنوع |
| قلم لایه بردار (Scrapers) | SDS Plus/Max | برداشتن پوشش های نازک مانند کاشی، رنگ و چسب | 250-350 میلی متر طول، پهنای باریک تا متوسط |
| قلم شکاف دهنده آسفالت (Cutters) | Hex | برش و جداسازی آسفالت، شیار زنی مسیر | 400-600 میلی متر طول، لبه برنده |
| قلم بیل آسفالت (Spade Bits) | SDS Max | کندن، برداشتن آسفالت، پروژه های جاده ای | 300-600 میلی متر طول، نوک بیل تخت |
| قلم سنگ شکن (Breakers) | SDS Max، Hex | شکستن و خرد کردن سنگ های سخت و بلوک های سنگی | 350-600 میلی متر طول، نوک متمرکز و گسترده |
| قلم پهن (Wedges) | SDS Max | باز کردن ترک های بزرگ، جدا کردن قطعات متصل | 250-500 میلی متر طول، نوک پهن |
| قلم بیل خاکبرداری (Scoop Shovel) | SDS Max، Hex | جا به جایی خاک های نرم تا نیمه سخت، باغبانی، محوطه سازی | 200-400 میلی متر طول، نوک منحنی و گودی |
| قلم بوشینگ (Bushing Tools) | SDS Max | ایجاد بافت و خراش روی سطوح برای آمادهسازی و پرداخت | 250-400 میلی متر طول، سطح پهن و دندانه دار |
| قلم فشاری (Drivers) | SDS Plus/Max | راندن میله ها، میخ ها و ستون های کوچک در مصالح نرم | 150-300 میلی متر طول، نوک فنجانی یا مخروطی |
| قلم متراکم کننده (Tamper) | SDS Max | متراکم کردن ملات، سیمان، خاک نرم در نقاط تنگ | 200-400 میلی متر طول، نوک صاف یا گرد |

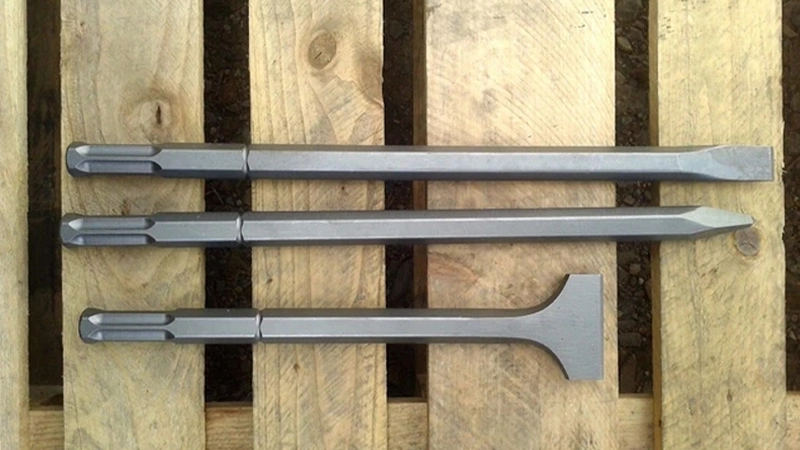

بررسی انواع قلم چکش تخریب بر اساس نوع جنس
قلم های چکش تخریب به دلیل کاربرد سنگین در شکستن و خرد کردن سطوح مختلف، از جنس فولاد های بسیار مقاوم و با کیفیت ساخته می شوند تا دوام و مقاومت لازم را در برابر ضربات شدید و سایش های مکرر را داشته باشند. معمولاً بدنه این قلم ها از فولاد کربنی یا آلیاژ های خاصی مانند AISI 8640 و AISI 1045 ساخته می شود که پس از عملیات فورج، مقاومت مکانیکی و سختی آن ها به طرز قابل توجهی افزایش می یابد.
نوک قلم ها نیز اغلب با مواد سخت تری مانند کاربید تنگستن پوشش دهی می شوند تا در برابر سایش و فرسایش بسیار مقاوم باشند. علاوه بر این، فولاد ضدزنگ برای محیط های مرطوب و خورنده و تیتانیوم برای استفاده های خاص و طولانی مدت با وزن کمتر نیز کاربرد دارند. تنوع جنس قلم ها به گونه ای است که هر نوع ابزار متناسب با شرایط کاری و سختی مصالح هدف انتخاب و تولید می شود.
در پایان می توان تأکید کرد که یک دستگاه چکش تخریب بدون انتخاب صحیح و هوشمندانه قلم تخریب، عملاً نمی تواند کارایی لازم را ارائه دهد. تنوع قلم های تخریب از نظر نوع اتصال، اندازه و کاربرد، اهمیت زیادی در هماهنگی با نوع مصالح و دستگاه داشته و صرف نظر از این موارد، احتمال افت کیفیت کار، آسیب دیدن ابزار و کاهش سرعت پیشرفت پروژه را افزایش می دهد. شناخت دقیق ویژگی ها و معیار های انتخاب قلم مانند جنس آلیاژ، سایز شفت، طول قلم و نوع نوک، به همراه درک کاربرد های تخصصی هر مدل، کلید موفقیت در استفاده بهینه از این ابزارها است.
با اطلاعات کامل درباره انواع قلم ها و جدول های سایزبندی، پیمانکاران و کاربران می توانند با اطمینان کامل، قلم مناسب را بر اساس شرایط پروژه خود انتخاب و عملکرد دستگاه را بهینه کنند. ما در اینجا سعی کردیم تا شما را با سایز های مختلف قلم چکش تخریب آشنا کنیم و همین طور انواع آن ها را از نظر کاربرد و زمینه استفاده نیز توضیح داده ایم. چنانچه برای انتخاب و خرید قلم تخریب به مشاوره بیشتری احتیاج دارید، بهتر است با کارشناسان فروش ما تماس گرفته و با آن ها در ارتباط باشید.
