میزان مصرف برق دستگاه جوش اینورتر



دستگاه های جوشکاری از ضروری ترین ابزار های صنعتی و کارگاهی هستند که امروزه در انواع مختلف با فناوری های متنوع وارد بازار شده اند. یکی از دغدغه های اصلی استفاده کنندگان اینورتر جوشکاری، میزان مصرف برق آنهاست که می تواند تأثیر مستقیمی بر هزینه های کار و انتخاب نوع دستگاه داشته باشد. البته مصرف برق دستگاه‌ های جوش اینورتر بسته به توان و تکنولوژی ساخت آنها متفاوت است و این موضوع نقش مهمی در مدیریت هزینه‌ های انرژی ایفا می‌ کند.

آگاهی از میزان مصرف برق هر دستگاه به کاربران کمک می‌ کند تا بر اساس نیاز کاری و ظرفیت برق محل کارگاه، انتخاب بهینه‌ تری داشته باشند. همچنین توجه به مصرف انرژی اینورتر ها می‌ تواند از فشار بر شبکه برق و نوسانات احتمالی جلوگیری کند و عمر مفید دستگاه را افزایش دهد. در این مقاله جامع، به بررسی دقیق میزان مصرف برق دستگاه‌ های جوش، به ویژه انواع الکترود و آرگون تک فاز پرداخته و اطلاعات کاربردی در این زمینه ارائه خواهیم داد.



انواع دستگاه‌ های جوش و تکنولوژی آنها

پیش از بررسی میزان مصرف برق دستگاه جوش، ابتدا باید از انواع دستگاه های جوش و تکنولوژی‌ های به کار رفته در آنها مطلع شوید. به طور کلی، دستگاه های جوش را می‌ توان به سه دسته اصلی تقسیم کرد که عبارتند از:

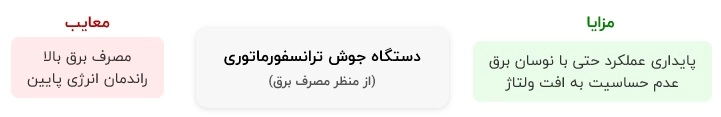

• دستگاه های جوش ترانسفورماتوری (سنتی)

این دستگاه‌ ها قدیمی‌ ترین نوع دستگاه‌ های جوش هستند که از ترانس برای تبدیل ولتاژ استفاده می‌ کنند. مصرف برق این دستگاه ها بالاست و بازدهی آنها معمولاً بین 50 تا 60 درصد است. وزن زیاد و حجم بالا از دیگر معایب این دستگاه ها است.

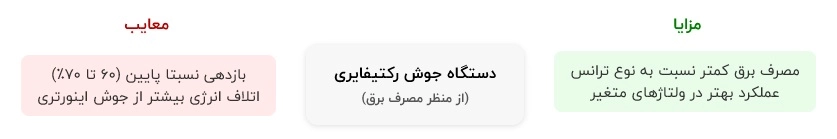

• دستگاه های جوش رکتیفایری

این دستگاه ها از ترانس و دیود یکسوساز برای تبدیل جریان متناوب به جریان مستقیم استفاده می‌کنند. مصرف برق آنها نسبت به دستگاه‌ های ترانسفورماتوری کمتر است، اما همچنان بازدهی پایینی دارند که معمولا بین حدود 60 تا 70 درصد است.

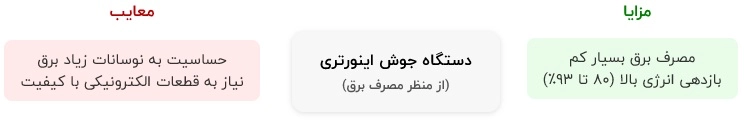

• دستگاه های جوش اینورتری

جدید ترین و پیشرفته‌ ترین نوع دستگاه های جوش هستند که با استفاده از فناوری اینورتر، جریان متناوب ورودی را به جریان مستقیم تبدیل کرده و سپس با فرکانس بالا (تا 100 کیلوهرتز) به جریان مناسب برای جوشکاری تبدیل می‌ کنند. این دستگاه ها بازدهی بسیار بالایی دارند (80 تا 93 درصد) و مصرف برق آنها به مراتب کمتر از دستگاه های سنتی است.



آشنایی با دستگاه های جوش اینورتر

اینورترها، به عنوان نسل جدید دستگاه‌ های جوشکاری، انقلابی اساسی در کنترل و بهره‌ وری انرژی در  این صنعت ایجاد کرده‌ اند. دستگاه جوش اینورتری مجهز به مدارات الکترونیکی پیشرفته (VFD یا Variable Frequency Drive) است که ابتدا جریان متناوب (AC) ورودی را به جریان مستقیم (DC) تبدیل نموده و سپس با استفاده از سوئیچینگ فرکانس بالا (تا محدوده 100 کیلو هرتز)، بار دیگر آن را به جریان متناوب مورد نیاز فرآیند جوشکاری تبدیل می‌ کند.

این فناوری، علاوه بر کاهش چشمگیر مصرف برق و افزایش راندمان (تا 93 درصد)، امکان تنظیم دقیق پارامتر های جوش (مانند ولتاژ و شدت جریان)، حفظ یکنواختی قوس و دستیابی به کیفیت جوش بالاتر را فراهم ساخته است. همچنین وزن و ابعاد پایین‌تر اینورتر ها، سهولت جابجایی و استفاده در پروژه‌ های مختلف را به همراه دارد، در حالی که پایین بودن تلفات انرژی و دقت در کنترل خروجی، از مهم‌ ترین دلایل محبوبیت روزافزون این مدل دستگاه جوش در میان متخصصین جوشکاری است.

در ادامه به مزایای این دستگاه ها می پردازیم:



مزایای دستگاه‌ های جوش اینورتر نسبت به دستگاه های سنتی

• کاهش چشمگیر میزان مصرف برق
• وزن و حجم کمتر به دلیل استفاده از ترانسفورماتور کوچک تر
• کنترل دقیق و منعطف جریان خروجی
• امکان کار با برق خانگی (220 ولت تک فاز)
• قابلیت های پیشرفته مانند Anti Stick و Arc Force
• بازدهی بالاتر (82 تا 93 درصد در مقایسه با 40 تا 60 درصد در دستگاه های قدیمی)
• گرمای کمتر و آسیب کمتر به سیم کشی



میزان مصرف برق دستگاه جوش اینورتر

مصرف برق دستگاه های جوش اینورتر به عوامل مختلفی بستگی دارد. در ادامه به بررسی این عوامل و نحوه محاسبه میزان مصرف برق می پردازیم.



عوامل مؤثر بر میزان مصرف برق دستگاه جوش اینورتر

• ظرفیت اینورتر (آمپر خروجی): هرچه ظرفیت دستگاه بیشتر باشد، مصرف برق نیز بیشتر خواهد بود.
• توان خروجی مورد نیاز: توان مورد نیاز برای جوشکاری رابطه مستقیمی با مصرف برق دارد.
• ولتاژ ورودی: اینورتر های 220 ولت نسبت به 380 ولت، برق بیشتری مصرف می‌ کنند.
• نوع الکترود: برخی الکترود ها مانند الکترود های روتیله ای می‌ توانند مصرف برق کمتری داشته باشند.
• مدت زمان کارکرد: هرچه زمان جوشکاری بیشتر باشد، میزان مصرف برق نیز افزایش می یابد.
• بازدهی اینورتر: دستگاه‌ های با کیفیت بالاتر، بازدهی بیشتری دارند و برق کمتری مصرف می کنند.
• دمای محیط: دمای بالای محیط می‌تواند باعث افزایش مصرف برق شود.
• جنس و ضخامت قطعه کار: فلزات با ضخامت بیشتر، به آمپر بالاتری نیاز دارند که مصرف برق را افزایش می دهد.
• فرآیند جوشکاری: روش های مختلف جوشکاری (SMAW، MIG/MAG، TIG) نیازهای متفاوتی دارند.





نحوه محاسبه میزان مصرف برق دستگاه جوش اینورتر

برای محاسبه حداکثر توان مصرفی ورودی (Pin) دستگاه جوش اینورتری، می‌ توان از رابطه زیر استفاده نمود:

به عنوان مثال، برای یک دستگاه جوش اینورتر 200 آمپر با جریان ورودی 40 آمپر و ولتاژ 220 ولت میزان توان مصرفی برابر زیر می باشد:

220 × 40 = 8800 وات یا 8.8 کیلووات توان مصرفی



برای محاسبه مصرف واقعی باید به چرخه کاری (Duty Cycle) دستگاه نیز توجه کرد. چرخه کاری نشان می‌ دهد چه مدت از یک بازه 10 دقیقه ای، دستگاه می‌ تواند با حداکثر توان کار کند. برای مثال، چرخه کاری 60% به این معناست که دستگاه می‌تواند 6 دقیقه کار کند و 4 دقیقه باید استراحت کند.



سایت ecoflow.com درباره نحوه محاسبه میزان مصرف برق دستگاه چنین می گوید که:

To start with the basics, power consumption is typically measured in watts (W). The formula for this is simple yet crucial, using volts and amps:

Power (in Watts) = Voltage (in Volts) x Current (in Amperes)

برای شروع مباحث پایه، مصرف توان الکتریکی معمولاً بر حسب وات (W) اندازه‌گیری می‌شود. فرمول این محاسبه، ساده اما بسیار حیاتی است و از حاصل‌ضرب ولتاژ در جریان به دست می‌آید:

توان (بر حسب وات) = ولتاژ (بر حسب ولت) × جریان (بر حسب آمپر)



مقایسه مصرف برق انواع دستگاه‌ های جوش

در انتخاب دستگاه جوشکاری، آگاهی از میزان مصرف برق و بازده انرژی هر مدل اهمیت بسیار زیادی دارد، زیرا این عوامل مستقیماً بر هزینه‌ های عملیاتی، کارایی پروژه و زیرساخت برق مورد نیاز تأثیر می‌ گذارند. هر نوع دستگاه جوش از نظر فناوری ساخت، نحوه تبدیل انرژی الکتریکی و میزان تلفات حرارتی تفاوت‌ هایی دارد که در نهایت بر روی مصرف برق و راندمان کلی سیستم اثر می‌ گذارد. جدول زیر، مقایسه‌ ای واضح میان سه نوع متداول دستگاه جوشکاری ترانسفورماتوری، رکتیفایری و اینورتری از نظر بازده انرژی و مصرف برق مورد نیاز برای خروجی ۲۰۰ آمپر ارائه داده ایم.

نوع دستگاه	بازده انرژی	مصرف برق برای خروجی 200 آمپر
دستگاه جوش ترانسفورماتوری	40-60%	حدود 12-15 کیلووات
دستگاه جوش رکتیفایری	60-70%	حدود 10-12 کیلووات
دستگاه جوش اینورتر	80-93%	حدود 4-9 کیلووات



میزان مصرف برق در دستگاه های جوش الکترود (SMAW) تک فاز

دستگاه‌ های جوش الکترود دستی (Shielded Metal Arc Welding یا SMAW) که با نام‌ هایی مانند Stick Welding نیز شناخته می‌ شوند، از پرکاربرد ترین و رایج‌ ترین تجهیزات جوشکاری در صنایع مختلف، کارگاه‌ ها و حتی مصارف ساختمانی هستند. این دستگاه‌ ها به دلیل سادگی در راه‌ اندازی، قابلیت حمل بالا و امکان استفاده با انواع الکترود ها، همواره انتخاب اول بسیاری از کاربران حرفه‌ ای و نیمه‌ حرفه‌ای بوده‌ اند.

یکی از مهم‌ترین نکاتی که هنگام انتخاب و استفاده از دستگاه جوش الکترود باید به آن توجه داشت، میزان مصرف برق آن بر اساس شدت جریان خروجی (آمپراژ) است؛ چرا که این پارامتر مستقیماً روی هزینه انرژی، توان مورد نیاز شبکه برق و حتی انتخاب ژنراتور یا منبع تغذیه مناسب اثرگذار خواهد بود.

در ادامه، میزان مصرف برق این دستگاه‌ ها را متناسب با آمپراژ مورد استفاده، به صورت مقایسه‌ ای بررسی می‌ کنیم تا تصوری دقیق‌ تر از تفاوت عملکرد و کارایی آنها را به دست بیاورید.



مشخصات مصرف برق دستگاه‌ های جوش الکترود اینورتر تک‌ فاز

آمپراژ دستگاه	جریان ورودی	توان مصرفی	مصرف برق واقعی در 1 ساعت کار
100 آمپر	15-20 آمپر	3.3-4.4 کیلووات	2.3-3.1 کیلووات‌ ساعت
160 آمپر	25-35 آمپر	5.5-7.7 کیلووات	3.8-5.4 کیلووات‌ ساعت
200 آمپر	35-45 آمپر	7.7-9.9 کیلووات	5.4-6.9 کیلووات‌ ساعت
250 آمپر	45-55 آمپر	9.9-12.1 کیلووات	6.9-8.5 کیلووات‌ ساعت

برای محاسبه “مصرف برق واقعی” در این جدول، از ضریب کار 0.7 استفاده شده است. این ضریب نشان می‌ دهد که در یک ساعت کار، معمولاً حدود 70% زمان صرف جوشکاری می‌ شود و 30% زمان صرف تعویض الکترود، بازرسی کار و موارد دیگر می شود.





مثال های کاربردی برای محاسبه هزینه برق مصرفی

فرض کنید قیمت هر کیلووات‌ ساعت برق 500 تومان باشد. برای یک دستگاه جوش الکترود 200 آمپر که به طور متوسط 6 کیلووات‌ ساعت برق مصرف می‌کند، هزینه برق مصرفی برای یک ساعت کار برابر است با:

 6 کیلووات ساعت × 500 تومان = 3000 تومان هزینه برق

برای 8 ساعت کار در روز:

 3000 تومان × 8 = 24000 تومان هزینه روزانه



و برای یک ماه کاری 22 روزه:

24000 تومان × 22 = 528000 تومان هزینه ماهانه



میزان مصرف برق در دستگاه‌ های جوش آرگون (TIG) تک فاز

دستگاه‌ های جوش آرگون یا TIG (Tungsten Inert Gas) برای جوشکاری دقیق و با کیفیت بالا استفاده می‌ شوند. مصرف برق این دستگاه‌ ها معمولاً کمتر از دستگاه‌ های الکترود است، زیرا از جریان کمتری استفاده می‌ کنند. مصرف برق دستگاه‌های جوش آرگون (TIG) اینورتری، بسته به آمپراژ کاری و جریان ورودی، متغیر است. همان‌ط ور که در جدول زیر مشاهده می‌ کنید، مصرف برق واقعی این دستگاه‌ها در یک ساعت کار، به شرح زیر است.

مشخصات مصرف برق دستگاه‌ های جوش آرگون (TIG) اینورتر تک‌ فاز

آمپراژ دستگاه	جریان ورودی	توان مصرفی	مصرف برق واقعی در 1 ساعت کار
160 آمپر	20-30 آمپر	4.4-6.6 کیلووات	3.1-4.6 کیلووات‌ساعت
200 آمپر	30-40 آمپر	6.6-8.8 کیلووات	4.6-6.2 کیلووات‌ساعت
250 آمپر	40-50 آمپر	8.8-11.0 کیلووات	6.2-7.7 کیلووات‌ساعت

در جوشکاری TIG، معمولاً زمان بیشتری صرف آماده‌ سازی و دقت در کار می‌ شود، بنابراین ضریب کار در این جدول 0.7 در نظر گرفته شده است. همچنین باید توجه داشت که دستگاه های ترکیبی TIG/MMA معمولاً با استفاده از عملکرد TIG، برق کمتری نسبت به حالت الکترود (MMA) مصرف می‌ کنند.





انتخاب دستگاه جوش بر اساس مصرف برق

برای مصارف خانگی و کارگاهی کوچک، دستگاه‌ های جوش اینورتر تک فاز با توان 160 تا 200 آمپر مناسب هستند. در انتخاب این دستگاه‌ ها، باید به مواردی مانند کیفیت ساخت، ویژگی های فنی، و البته میزان مصرف برق توجه کرد.



بهترین دستگاه‌ های جوش خانگی از نظر مصرف برق

نوع دستگاه	آمپراژ	توان مصرفی	ویژگی‌های برجسته
اینورتر الکترود	160	5.5-7.0 کیلووات	سبک، قابل حمل، مناسب برای مصارف خانگی
اینورتر TIG/MMA	200	6.6-8.8 کیلووات	چند کاره، مناسب برای کارهای دقیق و عمومی
اینورتر MIG/MAG	180	7.0-9.0 کیلووات	سرعت بالا، مناسب برای ورق‌های نازک



نکات کاربردی برای کاهش مصرف برق دستگاه جوش

با رعایت برخی نکات کلیدی، می‌ توان مصرف برق دستگاه‌ های جوشکاری را به میزان قابل توجهی کاهش داد؛ برای مثال انتخاب دستگاه مناسب با راندمان بالا، تنظیم صحیح آمپراژ متناسب با نوع کار، استفاده از کابل‌ های استاندارد و کوتاه‌ تر برای کاهش تلفات انرژی، سرویس و نگهداری منظم دستگاه، و همچنین بهره‌ گیری از سیستم‌ های تثبیت‌ کننده ولتاژ (مثل AVR یا اینورترهای پیشرفته) از جمله اقداماتی است که ضمن کاهش مصرف برق، موجب افزایش طول عمر دستگاه و کیفیت جوش نیز خواهد شد.



• انتخاب آمپراژ مناسب بر اساس ضخامت فلز و نوع الکترود

تنظیم آمپراژ مناسب نه تنها کیفیت جوش را بهبود می‌ بخشد، بلکه مصرف برق را نیز بهینه می کند. برای انتخاب آمپراژ مناسب، می‌ توان از جدول زیر استفاده کرد:

قطر الکترود (میلی‌ متر)	محدوده آمپراژ مناسب	ضخامت فلز مناسب (میلی‌ متر)
2.0	40-60 آمپر	1-3 میلی‌ متر
2.5	60-80 آمپر	3-5 میلی‌ متر
3.2	80-120 آمپر	5-10 میلی‌ متر
4.0	120-160 آمپر	10-16 میلی‌ متر
5.0	160-220 آمپر	16-25 میلی‌ متر





• استفاده از دستگاه در زمان‌ های غیر پیک مصرف برق

استفاده از دستگاه جوش در ساعات غیر پیک (مثلاً صبح زود یا شب‌ ها) می‌ تواند به کاهش هزینه برق مصرفی کمک کند، به ویژه اگر از تعرفه برق صنعتی استفاده می‌کنید.



• خاموش کردن دستگاه در زمان‌های استراحت

دستگاه‌ های جوش اینورتر حتی در حالت آماده به کار نیز مقداری برق مصرف می‌ کنند. اگر وقفه‌ های طولانی در کار دارید، بهتر است دستگاه را خاموش کنید.



• سرویس و نگهداری منظم

دستگاه‌ های جوش که به خوبی نگهداری می‌ شوند، کارایی بهتری دارند و برق کمتری مصرف می‌ کنند. تمیز کردن منظم فن‌ ها و مجاری هوا، بررسی اتصالات و کابل‌ ها، و سرویس دوره‌ای می‌ تواند به حفظ کارایی بهینه دستگاه کمک کند.



• استفاده از موتور برق مناسب در صورت نیاز

اگر در محل کار دسترسی به برق شهری ندارید و از موتور برق استفاده می‌ کنید، انتخاب موتور برق با توان مناسب اهمیت زیادی دارد. موتور برق باید حداقل 1.5 برابر توان مصرفی دستگاه جوش ظرفیت داشته باشد.



آمپراژ دستگاه جوش	حداقل توان موتور برق	توان ایده‌آل موتور برق
160	5.6 کیلووات	6.4 کیلووات
200	6.4 کیلووات	8.0 کیلووات
250	10.4 کیلووات	12.0 کیلووات





مقایسه دستگاه های تک فاز و سه فاز از نظر مصرف برق

دستگاه های جوش سه فاز برای کار های سنگین صنعتی طراحی شده‌ اند و در مقایسه با دستگاه‌ های تک‌ فاز، مزایا و معایبی دارند که در ادامه به آن‌ ها می‌ پردازیم.



مزایای دستگاه‌ های سه‌ فاز نسبت به تک‌ فاز

• توزیع بار بهتر و کارایی بالاتر
• امکان جوشکاری با آمپراژ بالاتر
• مناسب برای کارهای سنگین و طولانی مدت
• جریان ثابت‌ تر و کیفیت جوش بهتر در شرایط سخت
• عمر طولانی‌ تر در شرایط کاری مداوم



معایب دستگاه‌ های سه‌ فاز

• نیاز به برق سه‌ فاز که در همه مکان‌ ها در دسترس نیست
• قیمت بالاتر نسبت به دستگاه‌ های تک‌ فاز
• وزن و حجم بیشتر (البته در مورد اینورترها این تفاوت کمتر است)
• مناسب نبودن برای کارهای سبک و خانگی

ویژگی	تک‌ فاز	سه‌ فاز
ولتاژ ورودی	220 ولت	380 ولت
جریان ورودی برای 200 آمپر	40 آمپر	28 آمپر
توان مصرفی برای 200 آمپر	8.8 کیلووات	10.6 کیلووات
مناسب برای	مصارف خانگی و کارگاهی کوچک	مصارف صنعتی و کارهای سنگین





دستگاه‌ های جوش اینورتر، چه الکترود و چه آرگون، از نظر مصرف برق بسیار کارآمدتر از دستگاه‌ های سنتی هستند. به طور میانگین، یک دستگاه جوش اینورتر 200 آمپر، حدود 4 تا 9 کیلووات برق مصرف می‌ کند که این میزان به عوامل مختلفی مانند نوع دستگاه، آمپراژ تنظیم شده، نوع الکترود و شرایط کاری بستگی دارد.

برای مصارف خانگی و کارگاهی کوچک، دستگاه‌ های اینورتر تک‌ فاز 160 تا 200 آمپر گزینه مناسبی هستند که با برق 220 ولت قابل استفاده بوده و مصرف برق معقولی دارند. برای کار های صنعتی و سنگین، دستگاه‌ های سه‌ فاز مناسب‌ تر هستند، اگرچه به برق سه‌ فاز نیاز دارند.



با رعایت نکات مربوط به کاهش مصرف برق مانند انتخاب آمپراژ مناسب، خاموش کردن دستگاه در زمان‌ های استراحت، و سرویس و نگهداری منظم، می‌توان هزینه‌ های برق مصرفی را به میزان قابل توجهی کاهش داد.در نهایت، انتخاب دستگاه جوش مناسب و استفاده بهینه از آن، نه تنها در کاهش مصرف برق بلکه در افزایش کیفیت جوش و طول عمر دستگاه نیز تأثیر بسزایی دارد.
