اجزای کمپرسور باد به زبان ساده (معرفی قطعات پمپ باد)

کمپرسور باد یا پمپ باد یکی از پرکاربرد ترین تجهیزات صنعتی و خانگی است که وظیفه تولید هوای فشرده را بر عهده دارد. این دستگاه با مکش هوای محیط و فشرده سازی آن، فشار هوا را تا حد قابل توجهی افزایش می دهد. به زبان ساده، کمپرسور مثل یک پمپ قوی است که هوا را جمع می کند و با فشار زیاد به بیرون می فرستد.

هوای فشرده تولید شده در صنایع مختلف از جمله رنگ کاری، کارگاه های مکانیکی، خطوط تولید، تعمیرگاه های خودرو و حتی مصارف خانگی کاربرد فراوانی دارد. برای مثال وقتی می خواهید باد لاستیک ماشین را چک کنید، از همین هوای فشرده استفاده می شود. یا زمانی که در نجاری با ابزارآلات بادی کار می کنید، باز هم نیاز به کمپرسور دارید.





اما آنچه که یک کمپرسور باد را به دستگاهی کارآمد و قابل اعتماد تبدیل می کند، کیفیت قطعات تشکیل دهنده آن است. برند های معتبر مختلفی اقدام به تولید کمپرسور می کنند، برای مثال مانند کمپرسور باد رونیکس از قطعات با کیفیت استفاده می کند که عمر بیشتری نیز دارد. شناخت دقیق اجزای کمپرسور باد نه تنها در زمان خرید به شما کمک می کند تا انتخاب بهتری داشته باشید، بلکه با امکان نگهداری صحیح و عیب یابی سریع، طول عمر بالایی را فراهم می آورد.

هر قطعه در این مجموعه نقش بسیار مهمی دارد و خرابی حتی یک جزء کوچک می تواند کل عملکرد دستگاه را مختل کند. مثلا اگر یک شیر کوچک خراب شود، ممکن است هوای فشرده برگردد و به موتور آسیب بزند. به همین دلیل در این مقاله جامع قصد داریم تمام قطعات کمپرسور باد را به زبانی ساده و کاربردی معرفی کنیم تا شما بتوانید بهترین تصمیم را برای خرید و نگهداری دستگاهتان بگیرید.





انواع کمپرسور باد و تفاوت های آنها

قبل از پرداختن به قطعات، لازم است با انواع مختلف کمپرسور هوا آشنا شویم چرا که هر نوع دارای قطعات اختصاصی خود است. به طور کلی کمپرسور های باد به سه دسته اصلی تقسیم می شوند که هر کدام برای کاربرد های خاصی طراحی شده اند. انتخاب نوع مناسب بستگی به نوع کار شما، بودجه و میزان مصرف دارد.





کمپرسور پیستونی (رفت و برگشتی)

کمپرسور پیستونی رایج ترین و پرکاربرد ترین نوع کمپرسور باد است که در آن هوا با حرکت رفت و برگشتی پیستون درون سیلندر فشرده می شود. این نوع کمپرسور شبیه به موتور ماشین کار می کند، با این تفاوت که به جای سوزاندن بنزین، هوا را فشرده می کند.

این نوع کمپرسور در ظرفیت های مختلف از 25 لیتر تا 1000 لیتر تولید می شود و برای کاربرد های سبک تا متوسط مناسب است. مزیت اصلی این کمپرسور ها قیمت مناسب و قابلیت تعمیر آسان است، اما معمولا صدای بیشتری نسبت به انواع دیگر تولید می کنند. اگر کارگاه کوچک یا تعمیرگاه دارید، این مدل برای شما مناسب است.



کمپرسور اسکرو (پیچی)

کمپرسور اسکرو برای مصارف صنعتی سنگین و کار 24 ساعته طراحی شده است. در این نوع، هوا توسط دو روتور مارپیچی که در جهت مخالف هم می چرخند فشرده می شود. تصور کنید دو پیچ بزرگ در هم فرو رفته و دارند می چرخند، هوا بین آنها گیر می کند و فشرده می شود.

کمپرسور های اسکرو معمولا از ظرفیت 1000 لیتر بر دقیقه به بالا تولید می شوند و در کارخانه ها و صنایع بزرگ استفاده می شوند. این کمپرسور ها نسبت به نوع پیستونی راندمان بالاتر و عمر مفید بیشتری دارند. البته قیمت آنها هم بالاتر است و برای کار های سنگین و حرفه ای مناسب هستند.



کمپرسور اویل فری (بدون روغن)

کمپرسور اویل فری یا بدون روغن برای مواردی که نیاز به هوای کاملا تمیز و عاری از روغن است استفاده می شود. در واقع در این نوع کمپرسور، قطعات داخلی بدون روغن کار می کنند و هوای خروجی آن کاملا پاک و عاری از هر گونه آلاینده است.

این نوع کمپرسور در صنایع غذایی، دارویی، پزشکی و آزمایشگاهی کاربرد دارد. برای مثال در بیمارستان ها برای تجهیزات تنفسی یا در کارخانه های تولید غذا از این نوع استفاده می شود چون هوای خروجی استاندارد و بدون آلودگی را دارد، دقیقا همان چیزی است که محیط های نام برده شده به آن نیاز دارند. قیمت این کمپرسور ها معمولاً بالاتر است اما برای کاربرد های حساس ضروری هستند.

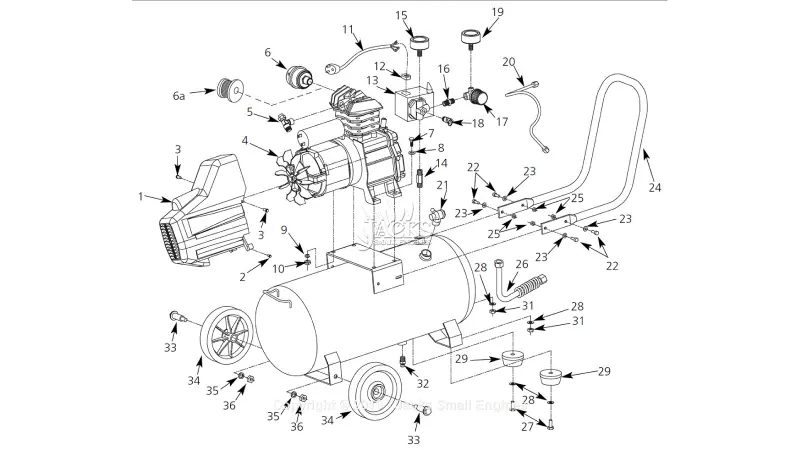

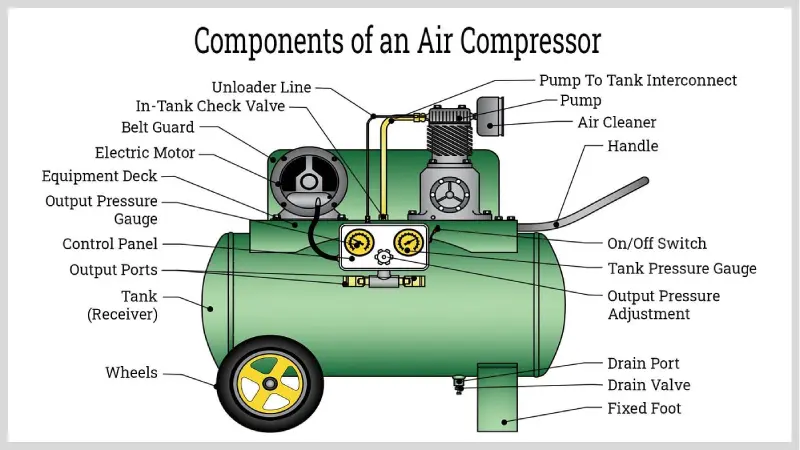

قطعات اصلی و مشترک تمام کمپرسورهای باد

صرف نظر از نوع کمپرسور، قطعات اصلی در اکثر مدل ها مشترک هستند. در این بخش به معرفی کامل این قطعات و نقش هر یک می پردازیم. هدف این است که حتی اگر هیچ تجربه فنی ندارید، بتوانید این قطعات را بشناسید و بفهمید در مکانیزم یک کمپرسور بادی، چه کاری را انجام می دهند.



قطعات اصلی کمپرسور باد

نام قطعه	نقش و کاربرد	اهمیت	دوره سرویس
الکتروموتور	تامین نیروی مکانیکی برای فشرده سازی	حیاتی	بازرسی سالانه
مخزن ذخیره	نگهداری هوای فشرده	حیاتی	تخلیه آب هفتگی
پرشر سوئیچ	کنترل فشار و قطع و وصل موتور	حیاتی	تست سالانه
سوپاپ اطمینان	تخلیه فشار اضافی	ایمنی	تست ماهانه
شیر یکطرفه	جلوگیری از برگشت هوا	بسیار مهم	بازرسی سالانه
گیج فشار	نمایش فشار مخزن	مهم	کالیبراسیون سالانه
فیلتر هوا	تصفیه هوای ورودی	بسیار مهم	تمیز کردن ماهانه
فیلتر روغن	تصفیه روغن روانکار	مهم	تعویض سالانه
رگولاتور	تنظیم فشار خروجی	کاربردی	بازرسی سالانه
تسمه	انتقال نیرو به هواساز	مهم	بازرسی ماهانه





الکتروموتور، قلب تپنده کمپرسور

الکتروموتور یا دینام مهمترین قطعه کمپرسور باد است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند. به زبان ساده، موتور جریان برق را می گیرد و آن را به حرکت چرخشی تبدیل می کند. این حرکت چرخشی است که باعث می شود پیستون ها بالا پایین شوند یا روتور ها بچرخند.

این موتور نیروی لازم برای فشرده سازی هوا را تامین می کند و توان آن به طور مستقیم بر ظرفیت فشرده سازی کمپرسور تاثیر دارد. الکتروموتور ها در توان های مختلف از 1.5 کیلووات تا 75 کیلووات و بیشتر تولید می شوند. هر چه موتور قوی تر باشد، کمپرسور هوای بیشتری تولید می کند.

موتور های کمپرسور به دو نوع تک فاز و سه فاز تقسیم می شوند. موتور های تک فاز برای کمپرسور های کوچک خانگی و کارگاهی با توان تا 3 اسب بخار مناسب هستند و به برق عادی خانه وصل می شوند. موتور های سه فاز برای کمپرسور های صنعتی بزرگتر به کار می روند و به برق صنعتی نیاز دارند.

کیفیت موتور تاثیر مستقیمی بر مصرف برق، عمر دستگاه و میزان صدای تولیدی دارد. موتور های با کیفیت بالا معمولا دارای یاتاقان های مرغوب و سیم پیچی مسی استاندارد هستند. محصولات معتبری مانند کمپرسور باد رونیکس دارای موتور های با کیفیت در طراحی خود هستند تا دوام بیشتر و عملکرد قدرتمند تری داشته باشند.

مخزن ذخیره هوای فشرده

مخزن ذخیره وظیفه نگهداری هوای فشرده تولید شده را بر عهده دارد تا در زمان نیاز بتوان از آن استفاده کرد. به زبان ساده، مخزن مثل یک کپسول بزرگ است که هوای فشرده را در خود جای می دهد. وقتی شما می خواهید از ابزار بادی استفاده کنید، هوا از این مخزن خارج می شود.

حجم مخزن از 25 لیتر برای کمپرسور های کوچک تا 9000 لیتر برای کمپرسور های صنعتی بزرگ متغیر است. برای کارهای خانگی و سبک معمولا مخازن 50 یا 100 لیتری کافی است. اما برای کارگاه ها و کارخانه ها به مخازن بزرگتر نیاز است.

مخازن معمولا از ورق فولادی با ضخامت مناسب ساخته می شوند و باید استاندارد و مقاوم در برابر فشار بالا باشند. ضخامت ورق بسیار مهم است چون باید فشار زیاد هوا را تحمل کند. مخازن ضعیف در برخی از مواقع خطر انفجار دارند که بسیار خطرناک است، البته نه تنها برای مخزن های کوچک، بلکه در کار با هر نوع کمپرسور تلاش کنید تا تمامی نکات ایمنی را رعایت کنید.

مخازن ذخیره به دو شکل افقی (خوابیده) و عمودی (ایستاده) تولید می شوند. انتخاب بین این دو بستگی به فضای موجود دارد و از نظر کارایی تفاوتی ندارند. اگر فضای کم دارید، مدل عمودی بهتر است. نکته مهم در مورد مخزن، نوع جوش کاری و رنگ آمیزی آن است. بهترین نوع جوش، جوش زیر پودری است که استحکام بالایی دارد.

• دیواره داخلی مخزن باید با رنگ اپوکسی پوشش داده شود تا از زنگ زدگی جلوگیری کند. رنگ اپوکسی مثل یک محافظ عمل می کند و نمی گذارد آب به فلز برسد و آن را بزند.



پرشر سوئیچ (کلید قطع کن)

پرشر سوئیچ یا کلید قطع کن یکی از مهمترین قطعات ایمنی کمپرسور است که فشار مخزن را کنترل می کند. این قطعه با استفاده از سنسور های فشار، میزان فشار داخل مخزن را اندازه گیری کرده و بر اساس آن موتور را خاموش یا روشن می کند. به زبان ساده، این قطعه مثل یک نگهبان است که مراقب می کند فشار مخزن خیلی زیاد نشود.

برای مثال اگر پرشر سوئیچ را روی بازه 6 تا 8 بار تنظیم کنید، وقتی فشار به 8 بار برسد موتور خاموش می شود و زمانی که فشار به 6 بار کاهش یابد دوباره روشن می شود. این کار باعث می شود که هم مخزن از فشار بیش از حد محافظت شود و هم موتور بی جهت کار نکند و برق هدر نرود.

کیفیت پرشر سوئیچ بسیار حیاتی است چرا که عدم عملکرد صحیح آن می تواند منجر به فشار بیش از حد مخزن، آسیب به موتور یا حتی منجر به آسیب به مخزن شود. این موضوع جدی است و نباید دست کم گرفته شود. کلید قطع کن های مرغوب دقت بالایی در قطع و وصل کزدن جریان برق دارند و قابل اعتماد هستند.

• یک نکته مهم: هرگز پرشر سوئیچ معیوب را تعمیر نکنید. اگر خراب شد حتما آن را تعویض کنید. تعمیر کردن این قطعه بسیار خطرناک است و ممکن است باعث حادثه شود. قیمت آن نسبت به خطرات احتمالی بسیار ناچیز است.



سوپاپ اطمینان (شیر ایمنی)

سوپاپ اطمینان یک قطعه ایمنی است که روی مخزن نصب می شود و در صورت عدم عملکرد پرشر سوئیچ، از فشار بیش از حد جلوگیری می کند. به زبان ساده، این سوپاپ مثل یک دریچه اضطراری است. اگر کلید قطع کن خراب شود و موتور خاموش نشود، سوپاپ اطمینان باز می شود و هوای اضافی را خارج می کند.

این سوپاپ شامل یک فنر فشاری است که در فشار معینی باز می شود و هوای اضافی را خارج می کند. مثلا اگر سوپاپ اطمینان روی 10 بار تنظیم شده باشد، وقتی فشار مخزن به 10 بار برسد، فنر فشرده می شود و سوپاپ باز می شود و صدای هوا را می شنوید.

برای چک کردن سلامت سوپاپ اطمینان، باید به طور دوره ای دسته آن را به سمت بالا بکشید. اگر در این حالت هوا از سوپاپ خارج شود، یعنی سوپاپ سالم است. این کار را حداقل ماهی یکبار انجام دهید. این قطعه کوچک اما بسیار مهم می تواند در مواقع اضطراری از حادثه جلوگیری کند و نباید آن را دست کم گرفت.





شیر یک طرفه (شیر برنجی)

شیر یک طرفه در مسیر بین موتور (واحد هواساز) و مخزن قرار می گیرد و فقط اجازه عبور هوا از موتور به مخزن را می دهد. به زبان ساده، این شیر مثل در یک طرفه است که فقط در یک جهت باز می شود. هوا می تواند از موتور به مخزن برود اما نمی تواند برگردد.

این شیر از برگشت هوای فشرده از مخزن به موتور جلوگیری می کند که بسیار مهم است. تصور کنید وقتی موتور خاموش می شود، تمام هوای فشرده مخزن بخواهد به موتور برگردد. این فشار عظیم می تواند به پیستون ها، رینگ ها و سایر قطعات داخلی آسیب جدی بزند.

اگر شیر یک طرفه خراب شود و هوا به موتور برگردد، فشار زیادی به پیستون ها و سیلندر ها وارد می شود که باعث آسیب جدی می شود. همچنین هر بار که کمپرسور را روشن می کنید، باید دوباره تمام مخزن را پر کند که زمان زیادی می برد.

شیر های یکطرفه معمولا از برنج یا فولاد ضد زنگ ساخته می شوند و باید آب بندی کاملی داشته باشند تا نشتی هوا نداشته باشند. قیمت این قطعه نسبت به اهمیت آن بسیار کم است، پس حتما از نوع با کیفیت استفاده کنید.





گیج فشار (مانومتر)

گیج فشار یا مانومتر روی مخزن نصب می شود و فشار هوای داخل مخزن را نمایش می دهد. این قطعه به کاربر اجازه می دهد تا میزان هوای فشرده موجود را بداند و در صورت نیاز فشار را تنظیم کند. به زبان ساده، گیج فشار مثل یک ساعت است که به جای زمان، فشار را نشان می دهد.

گیج های فشار در دو نوع آنالوگ (عقربه ای) و دیجیتال موجود هستند. مدل عقربه ای سنتی تر است و یک عقربه روی یک صفحه می چرخد و فشار را نشان می دهد. مدل دیجیتال با عدد فشار را نمایش می دهد و دقت بیشتری دارد.

مانومتر های دیجیتال دقت بیشتری دارند و مشکلاتی مانند گیر کردن عقربه در آنها وجود ندارد. این گیج ها می توانند فشار را بر حسب واحدهای مختلف نمایش دهند. معمولا روی کمپرسور های باد دو مانومتر نصب می شود که یکی برای نمایش فشار مخزن و دیگری برای نمایش فشار خروجی کاربرد دارد.





فیلتر هوا

فیلتر هوا در ورودی واحد هواساز نصب می شود و وظیفه تصفیه هوای ورودی از گرد و غبار و آلودگی ها را دارد. به زبان ساده، فیلتر هوا مثل یک صافی است که اجازه نمی دهد گرد و خاک وارد موتور شود.

این قطعه کوچک نقش بسیار مهمی در حفظ عمر کمپرسور دارد چرا که ورود ذرات جامد به سیلندر و پیستون باعث سایش و خرابی زودرس می شود. تصور کنید وقتی ذرات ماسه وارد موتور شوند و بین پیستون و سیلندر بمانند، مثل سنباده عمل می کنند و قطعات را می سایند.

فیلتر هوا باید به طور دوره ای تمیز یا تعویض شود. معمولا هر 3 تا 6 ماه یکبار این کار را انجام دهید. علائم گرفتگی فیلتر شامل کاهش عملکرد کمپرسور، افزایش دمای کارکرد و افزایش مصرف برق است. برخی فیلتر ها قابل شستشو هستند و برخی دیگر باید تعویض شوند. در محیط های خیلی گرد و غباری مثل کارگاه های سنگ بری ممکن است نیاز به تمیز کردن ماهانه باشد.





فیلتر روغن (برای کمپرسورهای روغنی)

در کمپرسور های روغنی که از روغن برای روانکاری و خنک کاری استفاده می کنند، فیلتر روغن نقش حیاتی دارد. این فیلتر روغن را از ذرات فلزی، گرد و غبار و آلاینده ها تصفیه می کند. به زبان ساده، فیلتر روغن مثل یک صافی است که آلودگی های درون روغن را می گیرد.

با گذشت زمان ذرات ریز حاصل از سایش قطعات در روغن جمع می شوند. اگر این ذرات تصفیه نشوند، با روغن به همه جای موتور می روند و باعث سایش بیشتر می شوند. این مثل این است که وقتی ماسه در روغن باشد و آن را روی قطعات بمالید، قطعات زودتر خراب می شوند.

فیلتر روغن معمولا باید با هر بار تعویض روغن نیز تعویض شود. این معمولا سالی یکبار یا هر 1000 ساعت کار است. تعویض به موقع فیلتر روغن همراه با تعویض خود روغن می تواند عمر کمپرسور را چندین برابر کند.

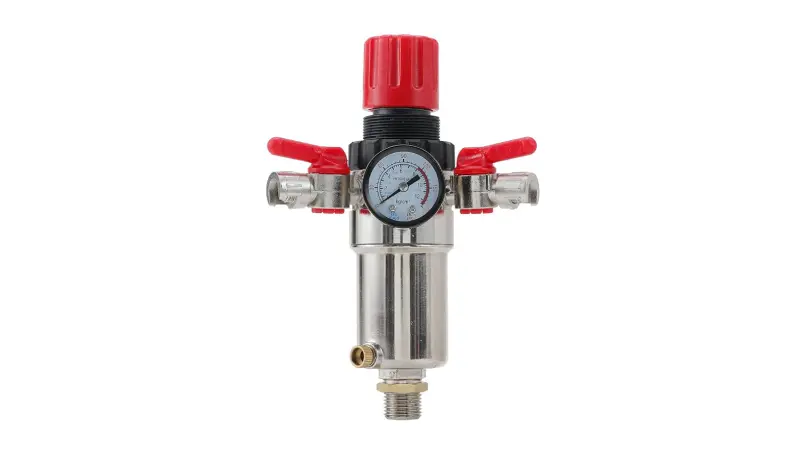

رگولاتور (تنظیم کننده فشار)

رگولاتور یا تنظیم کننده فشار در خروجی کمپرسور نصب می شود و به کاربر اجازه می دهد فشار هوای خروجی را برای ابزارهای مختلف تنظیم کند. به زبان ساده، رگولاتور مثل شیر آب است که می توانید آن را بچرخانید و فشار را کم یا زیاد کنید.

برای مثال برخی ابزار های بادی به فشار کم نیاز دارند در حالی که برخی دیگر با فشار بالا کار می کنند. دستگاه رنگ پاش معمولا به فشار 2 تا 3 بار نیاز دارد، در حالی که دریل بادی ممکن است به 6 یا 7 بار نیاز داشته باشد. رگولاتور با چرخاندن پیچ تنظیم خود به راحتی فشار را تغییر می دهد.

استفاده از رگولاتور مزایای زیادی دارد: صرفه جویی در مصرف هوای فشرده، افزایش عمر ابزارهای بادی و بهبود کیفیت کار. رگولاتورهای مدرن دارای نمایشگر فشار هستند که کنترل دقیق تر را امکان پذیر می کنند.



شیرهای ورودی و خروجی

شیر ورودی هوا را از واحد هواساز به مخزن هدایت می کند و شیر خروجی هوای فشرده را از مخزن به شیلنگ فنری و ابزار منتقل می کند. این شیرها معمولا از برنج یا فولاد ضد زنگ ساخته می شوند و باید آب بندی کاملی داشته باشند.

شیر خروجی معمولا یک شیر گازی است که با چرخاندن دسته آن می توان جریان هوا را باز یا بسته کرد. کیفیت این شیر ها بسیار مهم است چرا که نشتی از آنها باعث اتلاف هوای فشرده و کاهش فشار می شود. یک نشتی کوچک می تواند باعث شود که فشار مخزن کم شود و کمپرسور مجبور شود بیشتر کار کند.



تابلو برق (برای کمپرسورهای صنعتی)

تابلو برق در کمپرسور های با توان بالا استفاده می شود و وظیفه حفاظت از موتور در برابر نوسانات برق، افت فاز، اضافه بار و اتصال کوتاه را دارد. به زبان ساده، تابلو برق مثل یک محافظ است که مراقب موتور می کند و اگر مشکلی در برق باشد، موتور را خاموش می کند.

تابلو برق شامل قطعاتی مانند کنتاکتور ها، بیمتال، کنترل فاز و در مدل های پیشرفته کنترلر است. کیفیت قطعات داخل تابلو برق بسیار مهم است. بیمتال موتور و فن باید بر اساس آمپر موتور تنظیم شوند تا در صورت اضافه بار به موقع موتور را قطع کنند.





تسمه و حفاظ تسمه

در کمپرسور های تسمه ای، نیرو از موتور به واحد هواساز توسط تسمه منتقل می شود. این تسمه ها معمولا از نوع ویزی هستند و باید تنش مناسبی داشته باشند. به زبان ساده، تسمه مثل یک کمربند است که دو چرخ دنده را به هم متصل می کند و حرکت را منتقل می کند.

تسمه باید نه خیلی شل و نه خیلی سفت باشد. اگر خیلی شل باشد، لیز می خورد و حرکت را درست منتقل نمی کند. اگر خیلی سفت باشد، باعث سایش زیاد یاتاقان ها می شود و صدا ایجاد می کند. برای چک کردن تنش تسمه، با انگشت وسط تسمه را فشار دهید. باید کمی خم شود اما نه خیلی زیاد.

حفاظ تسمه یک توری فلزی است که در پشت موتور نصب می شود و از تماس دست کاربر با تسمه در حال چرخش جلوگیری می کند. این قطعه نقش ایمنی دارد و باید همیشه در جای خود نصب باشد. حذف حفاظ تسمه بسیار خطرناک است و می تواند منجر به حوادث جدی شود.



شیر تخلیه مخزن

در انتهای مخزن یک شیر تخلیه نصب می شود که وظیفه خارج کردن آب و رطوبت جمع شده در مخزن را دارد. به زبان ساده، این شیر مثل یک شیر آب کوچک است که در کف مخزن نصب شده و باید هر چند وقت یکبار آن را باز کنید تا آب خارج شود.

هوای فشرده حاوی رطوبت است که در اثر فشار و خنک شدن به صورت قطرات آب در کف مخزن جمع می شود. اگر این آب به طور منظم تخلیه نشود، باعث زنگ زدگی دیواره داخلی مخزن می شود. با گذشت زمان این زنگ می تواند دیواره مخزن را سوراخ کند که بسیار خطرناک است.

شیر های تخلیه در دو نوع دستی و اتوماتیک (اتودرین) موجود هستند. شیر دستی باید هفتگی یا حداکثر ماهی یکبار باز شود. شیر اتوماتیک به صورت خودکار و در زمان های از پیش تعیین شده آب را تخلیه می کند و کار راحت تری است.



قطعات تخصصی کمپرسور اسکرو

کمپرسور های اسکرو به دلیل کاربرد صنعتی و کار مداوم، دارای قطعات تخصصی بیشتری هستند که در ادامه آنها را بررسی می کنیم. این قطعات پیچیده تر هستند اما نگران نباشید، سعی کرده ایم با زبانی ساده و روان تمامی این اطلاعات را د راختیارتان قرار دهیم.





ایرند (Air End) – واحد هواساز اسکرو

ایرند قلب کمپرسور اسکرو است و محلی که فشرده سازی هوا در آن انجام می شود. به زبان ساده، ایرند همان قسمتی است که هوا در آن فشرده می شود. ایرند شامل دو روتور مارپیچی (روتور نر و ماده) است که در جهت مخالف هم می چرخند و هوا را بین خودشان فشرده می کنند. تصور کنید دو پیچ بزرگ در هم فرو رفته اند، هوا بین آنها گیر می کند و به سمت مخزن هدایت می شود تا در آنجا فشرده شود.

در کمپرسور های روغنی، روغن هم زمان با فشرده سازی به داخل ایرند تزریق می شود و سه نقش دارد: قطعات را روانکاری می کند تا سابیده نشوند، فضای بین دو روتور را آب بندی می کند و گرما را جذب می کند تا سیستم همواره خنک بماند.

کیفیت ایرند مهمترین عامل در عملکرد کمپرسور اسکرو است. یک ایرند با کیفیت می تواند بیش از 50000 ساعت کار کند که برای کار 24 ساعته حدود 5 تا 6 سال است. ایرند های بی کیفیت زودتر خراب می شوند و هزینه زیادی برای تعویض دارند.

انلودر (Intake Valves)

انلودر یا شیر ورود هوا در کمپرسور های اسکرو وظیفه کنترل ورود هوا به ایرند را دارد. به زبان ساده، انلودر مثل یک دریچه هوشمند است که تصمیم می گیرد هوا وارد کمپرسور بشود یا از ورود آن جلوگیری کند. این قطعه شامل یک شیر مکانیکی و یک سولونوید برقی است که با دستور کنترلر باز و بسته می شود.

عملکرد انلودر به دو حالت لود و آنلود است. در حالت لود، انلودر باز است و هوا به ایرند می رود و کمپرسور در حال تولید هوای فشرده است. در حالت آنلود، انلودر بسته می شود و ورود هوا قطع می گردد، در این حالت کمپرسور بدون بار می چرخد و مصرف برق بسیار کمتری دارد.

این مکانیزم باعث صرفه جویی قابل توجه در مصرف انرژی می شود. مثلا اگر در کارخانه شما فقط نیمی از هوای تولیدی مصرف می شود، کمپرسور نصف وقت در حالت آنلود است و برق کمتری مصرف می کند.





رادیاتور و فن خنک کننده

در فرآیند فشرده سازی، دمای هوا و روغن به شدت بالا می رود. به زبان ساده، وقتی هوا فشرده می شود، خیلی داغ می شود، مثل وقتی که تلمبه دوچرخه را زیاد بزنید و داغ می شود. برای خنک کردن هوای فشرده و روغن از رادیاتور استفاده می شود.

رادیاتور شامل صفحات فلزی است که هوا یا روغن داغ از میان آنها عبور می کند و گرمای خود را به محیط اطراف منتقل می کند. مثل رادیاتور ماشین است که آب داغ موتور را خنک می کند.

فن خنک کننده روی رادیاتور نصب می شود و جریان هوای قوی ایجاد می کند تا فرآیند خنک سازی را تسریع کند. رادیاتور های کمپرسور اسکرو معمولا دو مسیر جداگانه دارند: یکی برای خنک کردن روغن و دیگری برای خنک کردن هوای فشرده کاربرد دارد. فن باید از نوع قوی باشد تا بتواند حجم هوای کافی را جابجا کند.

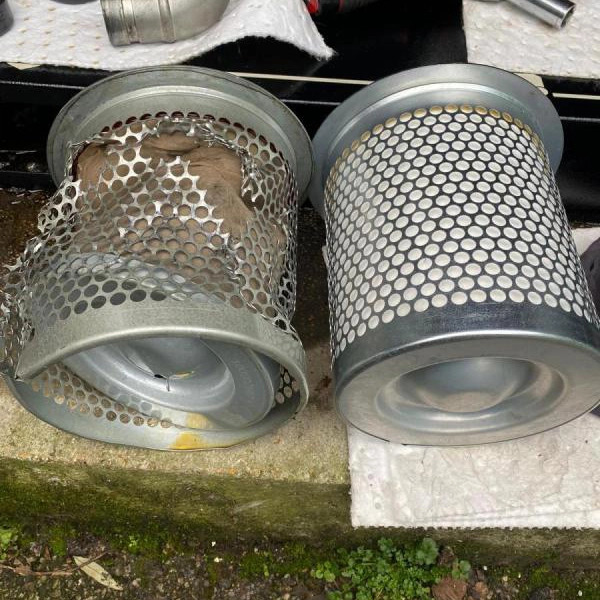

فیلتر سپراتور (جداکننده روغن از هوا)

در کمپرسور های اسکرو روغنی، روغن و هوا با هم مخلوط می شوند و پس از خروج از ایرند باید از هم جدا شوند. به زبان ساده، وقتی هوا فشرده می شود، قطرات ریز روغن هم با آن مخلوط می شوند. فیلتر در واقع جداکننده این عملیات است و روغن را از هوا جدا می کند.

این فیلتر با استفاده از نیروی گریز از مرکز و عناصر فیلتر ویژه، ذرات روغن را از هوا جدا می کند تا هوای تمیز و عاری از روغن به مخزن برود. مثل این است که شیر و آب را از هم جدا کنید.

فیلتر سپراتور باید هر چند وقت یکبار تعویض شود وگرنه کارایی جداسازی کاهش یافته و روغن وارد هوای فشرده می شود. معمولا باید هر 3 تا 5 سال یکبار تعویض شود. اگر فیلتر خراب باشد، هوای خروجی روغنی می شود که برای بسیاری از کاربرد ها مضر و سلامت دستگاه های متصل به کمپرسور را به خطر می اندازد.





قطعات تخصصی کمپرسور پیستونی

کمپرسور های پیستونی نیز دارای قطعات داخلی ویژه خود هستند که در فرآیند فشرده سازی نقش دارند. این قطعات شبیه به قطعات موتور ماشین هستند.



پیستون و رینگ های آن

پیستون قطعه متحرکی است که در داخل سیلندر به بالا و پایین حرکت می کند و هوا را فشرده می کند. به زبان ساده، پیستون مثل یک جام سرنگ است که وقتی بالا پایین می شود، هوا را فشرده می کند. پیستون ها معمولا از آلومینیوم ساخته می شوند تا وزن کمی داشته باشند و راحت تر حرکت کنند.

روی هر پیستون چند رینگ نصب می شود که هر کدام نقش خاصی دارند. رینگ فشار در بالای پیستون قرار دارد و مانع نفوذ هوای فشرده به کارتر می شود. مثل یک واشر است که نمی گذارد هوا از کنار پیستون فرار کند.

رینگ روغن در پایین پیستون است و وظیفه روان کاری دیواره سیلندر و جلوگیری از خروج روغن را دارد. رینگ آب بندی هم نقش آب بندی بین پیستون و سیلندر را دارد. این رینگ ها با گذشت زمان سابیده می شوند و باید تعویض شوند. علائم فرسودگی رینگ ها شامل کاهش فشار، روغن سوزی و صدای غیرعادی است.



سیلندر و سر سیلندر

سیلندر محفظه ای است که پیستون در آن حرکت می کند. به زبان ساده، سیلندر یک لوله فلزی است که پیستون در آن بالا پایین می شود. سیلندر ها از چدن یا آلیاژ های مخصوص ساخته می شوند که مقاومت بالایی در برابر سایش دارند. دیواره داخلی سیلندر باید صاف و هماهنگ باشد تا پیستون به راحتی حرکت کند.

سر سیلندر در بالای سیلندر قرار دارد و شامل سوپاپ های ورودی و خروجی است. سر سیلندر معمولا از آلومینیوم یا چدن ساخته می شود و بوسیله واشر به بدنه سیلندر متصل می گردد. این واشر بسیار مهم است و باید کیفیت خوبی داشته باشد تا نشتی هوا نداشته باشد.



میل لنگ و شاتون

میل لنگ حرکت چرخشی موتور را به حرکت رفت و برگشتی پیستون تبدیل می کند. به زبان ساده، میل لنگ مثل دسته پدال دوچرخه است. وقتی موتور می چرخد، میل لنگ هم می چرخد و پیستون را بالا پایین می کند.

شاتون قطعه ای است که پیستون را به میل لنگ متصل می کند و حرکت را بین آنها منتقل می کند. مثل دسته پدال دوچرخه که پا را به چرخ متصل می کند. شاتون ها از فولاد مقاوم ساخته می شوند چرا که نیرو های زیادی را تحمل می کنند.



سوپاپ های مکش و رانش

سوپاپ های مکش و رانش در سر سیلندر قرار دارند و جریان هوای ورودی و خروجی را کنترل می کنند. به زبان ساده، این سوپاپ ها مثل در های کوچک هستند که باز و بسته می شوند.

سوپاپ مکش در زمان حرکت پیستون به سمت پایین باز می شود و هوا را وارد سیلندر می کند. سوپاپ رانش در زمان حرکت پیستون به سمت بالا باز می شود و هوای فشرده شده را به بیرون هدایت می کند. این سوپاپ ها معمولا از نوع فنری هستند و با فشار هوا باز و بسته می شوند.





سیستم های کمکی و قطعات جانبی

علاوه بر قطعات اصلی، کمپرسور های باد دارای سیستم ها و قطعات کمکی هستند که عملکرد و ایمنی آنها را بهبود می بخشند. این قطعات در همه کمپرسورها وجود ندارند اما برای کاربرد های خاص مفید هستند.



سنسور حرارتی (ترموستات)

در فرآیند فشرده سازی، دمای هوا و قطعات افزایش می یابد. به زبان ساده، وقتی کمپرسور کار می کند، گرم می شود. برای جلوگیری از گرم شدن بیش از حد و خرابی قطعات، از سنسور های حرارتی استفاده می شود.

این سنسور ها در مسیر خروجی هوا یا روی بدنه موتور نصب می شوند و اگر دما از حد مجاز تجاوز کند، هشدار می دهند یا کمپرسور را خاموش می کنند. مثل یک نگهبان است که دما را چک می کند و اگر خیلی گرم شد، دستگاه را خاموش می کند.



افتر کولر (خنک کننده بعد از فشرده سازی)

هوای خروجی از کمپرسور دمای بالایی دارد که برای بیشتر کاربرد ها مناسب نیست. افتر کولر بعد از واحد هواساز نصب می شود و هوای فشرده را خنک می کند. به زبان ساده، افتر کولر مثل یک رادیاتور است که هوای داغ را خنک می کند.

این خنک سازی معمولا با عبور هوا از لوله های فلزی که هوای محیط یا آب روی آنها جریان دارد انجام می شود. استفاده از افتر کولر مزایای زیادی دارد که از جمله آن می توان به کاهش حجم هوا و افزایش راندمان، جدا شدن بیشتر رطوبت از هوا، محافظت از ابزارهای بادی در برابر حرارت بالا و افزایش ایمنی اشاره کرد.



خشک کن هوا (درایر)

هوای فشرده تولید شده توسط کمپرسور حاوی رطوبت است که برای بسیاری از کاربردها مضر است. به زبان ساده، هوای فشرده خیس است و باید آن را خشک کنیم. برای حذف رطوبت از خشک کن هوا استفاده می شود.

خشک کن ها در انواع مختلف موجود هستند. خشک کن تبریدی هوا را سرد می کند تا قطرات آب از آن جدا شوند. خشک کن جذبی از مواد خاصی استفاده می کند که رطوبت را جذب می کنند. برای کاربرد های عادی خشک کن تبریدی کافی است اما برای صنایع حساس مانند غذایی و دارویی به خشک کن جذبی نیاز است.







جدول مقایسه قطعات کمپرسور پیستونی و اسکرو

قطعه	کمپرسور پیستونی	کمپرسور اسکرو
واحد فشرده ساز	سیلندر و پیستون	ایرند (دو روتور مارپیچ)
نیاز به مخزن جداگانه	بله، ضروری	بله، ترجیحا
سیستم روانکاری	روغن در کارتر	روغن تزریقی به ایرند
جداکننده روغن	ندارد یا ساده	فیلتر سپراتور پیشرفته
سیستم خنک کاری	فن روی سیلندر	رادیاتور و فن قوی
کنترل بار	پرشر سوئیچ ساده	انلودر هوشمند
نگهداری	راحت تر و ارزان تر	تخصصی تر
قیمت	مقرون به صرفه	گران تر



نکات مهم در انتخاب و خرید قطعات کمپرسور باد

خرید قطعات با کیفیت برای کمپرسور باد یکی از تصمیم های مهم است که بر عمر و عملکرد دستگاه تاثیر مستقیم دارد. متاسفانه در بازار قطعات بی کیفیت و تقلبی زیادی وجود دارد که ظاهر مشابه قطعات اصل دارند اما از نظر کیفیت بسیار پایین تر هستند. در ادامه نکاتی برای انتخاب درست آورده شده است.





• خرید از فروشندگان معتبر

اولین و مهمترین نکته، خرید از فروشندگان معتبر و دارای ضمانت است. برای مثال خرید از فروشگاه های معتبری مانند ابزارگرام که گارانتی اصالت کالا را ارائه می دهند، بسیار مطمئن تر است. قیمت های بسیار پایین معمولا نشانه کیفیت پایین هستند. بهتر است کمی بیشتر هزینه کنید اما قطعه اصل و با کیفیت بخرید تا در بلند مدت صرفه جویی کنید.



• توجه به برند قطعات

برخی از قطعات مانند پرشر سوئیچ، سوپاپ اطمینان و گیج فشار بهتر است از برندهای معتبر خریداری شوند. برای کمپرسور های ایرانی، محصولات کمپرسور باد رونیکس از گزینه های خوب هستند که کیفیت مناسبی دارند.



• سازگاری با مدل کمپرسور

حتما مشخصات فنی قطعه را با مدل کمپرسور خود مطابقت دهید. برای مثال پرشر سوئیچ باید برای فشار مخزن شما مناسب باشد و سوپاپ اطمینان باید در فشار کمی بالاتر از حداکثر فشار کاری باز شود. همچنین سایز اتصالات باید مناسب باشد. اگر مطمئن نیستید، با فروشنده مشورت کنید.



• بازرسی ظاهری قطعه

قبل از خرید قطعه را به دقت بررسی کنید. کیفیت ساخت، جنس مواد، نوع اتصالات، وجود علامت استاندارد و برند روی قطعه نشانه های کیفیت خوب هستند. قطعات تقلبی معمولا ساخت بدی دارند و جزئیات ظریف را ندارند. برای مثال قطعات چینی ارزان معمولا سطح ناصافی دارند و رنگ آنها یکدست نیست.



نکات مهم در نگهداری و سرویس قطعات

نگهداری صحیح و به موقع قطعات کمپرسور باد می تواند عمر دستگاه را چندین برابر کند و از خرابی های گران قیمت جلوگیری کند. در ادامه مهمترین نکات نگهداری آورده شده است که حتی اگر تجربه فنی ندارید می توانید انجام دهید.



• برنامه سرویس دوره ای

برای کمپرسور خود یک برنامه سرویس دوره ای تعریف کنید و همیشه به آن پایبند باشید. این برنامه باید شامل بازرسی روزانه، هفتگی، ماهانه و سالانه باشد. برای مثال روزانه سطح روغن را چک کنید، هفتگی آب مخزن را تخلیه کنید، ماهانه فیلتر هوا را تمیز کنید و سالانه روغن را تعویض کنید.



• استفاده از روغن مناسب

نوع و کیفیت روغن مصرفی بسیار مهم است. هرگز از روغن نامرغوب یا روغن نامناسب استفاده نکنید. برای کمپرسور های پیستونی معمولا از روغن موتور استفاده می شود. برای کمپرسور های اسکرو از روغن مخصوص کمپرسور اسکرو استفاده می شود. در دفترچه راهنمای دستگاه نوع روغن مناسب نوشته شده است.



• تخلیه منظم آب مخزن

یکی از رایج ترین دلایل خرابی مخازن کمپرسور، جمع شدن آب و رطوبت در کف مخزن و زنگ زدن دیواره داخلی است. این کار بسیار ساده است و همچنین اهمیت بسیار بالایی دارد. حتما هر هفته یا حداکثر هر دو هفته یکبار شیر تخلیه مخزن را باز کنید و آب جمع شده را خارج کنید.

نحوه تخلیه آب بسیار ساده است: یک ظرف زیر شیر تخلیه بگذارید، شیر را باز کنید و منتظر بمانید تا آب از آن خارج شود. وقتی دیگر آب نمی آید و فقط هوا خارج می شود، شیر را ببندید. این کار ساده می تواند از هزینه های گزاف جلوگیری کند.



• نظافت محیط اطراف کمپرسور

محیط اطراف کمپرسور را تمیز و عاری از گرد و غبار نگه دارید. گرد و غبار زیاد باعث گرفتگی سریع فیلتر هوا، افزایش دمای کارکرد و کاهش عمر قطعات می شود. همچنین مطمئن شوید که تهویه مناسبی در محل نصب کمپرسور وجود دارد تا هوای تازه بتواند جریان پیدا کند.



• توجه به صداهای غیرعادی

به صداهای کمپرسور توجه کنید. صدای طبیعی کمپرسور باید یکنواخت باشد. اگر صدای غیرعادی مانند کوبیدن، جیرجیرک، سوت یا لرزش شنیدید، فورا کمپرسور را خاموش کنید و علت را پیدا کنید. صداهای غیرعادی معمولا نشانه خرابی قطعات هستند و نباید آنها را نادیده بگیرید.



علائم خرابی قطعات و نحوه تشخیص

شناخت علائم خرابی قطعات به شما کمک می کند قبل از خرابی کامل و گران قیمت، قطعه را تعویض یا تعمیر کنید. در ادامه رایج ترین علائم و دلایل احتمالی آنها آورده شده است.





• کاهش فشار خروجی

اگر فشار خروجی کمپرسور کاهش یافته یا به فشار مورد نظر نمی رسد، دلایل مختلفی ممکن است. شاید شیر یکطرفه خراب شده و هوا بر می گردد. شاید نشتی از مخزن یا شیلنگ فنری وجود دارد. ممکن است فیلتر هوا گرفته باشد. یا شاید رینگ های پیستون فرسوده شده اند.

برای تشخیص، ابتدا تمام اتصالات را چک کنید و ببینید نشتی وجود دارد یا خیر، و سپس فیلتر هوا را بررسی کنید. اگر مشکل حل نشد، احتمالا مشکل از قطعات داخلی است و باید با تعمیرکار تماس بگیرید.



• داغ شدن بیش از حد

اگر کمپرسور بیش از حد داغ می شود، دلایل مختلفی دارد. شاید روغن کم است یا روغن مرغوب نیست. شاید فیلتر هوا گرفته است و جریان هوا به همین دلیل کم شده است. ممکن است فن خنک کننده خراب باشد، یا شاید محیط خیلی گرم است و تهویه ای در آنجا وجود ندارد.

ابتدا سطح روغن را چک کنید. سپس فیلتر هوا را تمیز کنید. وضعیت چرخش فن را بررسی کنید. اگر باز هم مشکل حل نشد، باید از تعمیرکار کمک بگیرید.



• صدای زیاد یا غیرعادی

افزایش صدا یا ایجاد صدا های غیرعادی نشانه خرابی قطعات است. ممکن است یاتاقان ها خراب شده باشند. شاید پیچ و مهره ها شل شده اند. ممکن است رینگ های پیستون فرسوده باشند یا شاید تسمه شل یا پاره شده است.

معمولا صداهای کوبنده از یاتاقان ها و صداهای جیرجیرک از تسمه است. ابتدا تسمه را چک کنید و تنش آن را تنظیم کنید. تمام پیچ و مهره ها را سفت کنید. اگر باز هم صدا هست، احتمالا قطعات داخلی مشکل دارند.



سایت beetaair.in درباره صدای غیر عادی کمپرسور ها چنین می گوید:

When your air compressor starts making odd noises, it’s more than just annoying—it’s a warning sign. Whether it’s a rattle, hiss, thump, or screech, strange sounds can be early indicators of deeper mechanical or pneumatic problems. Ignoring them could lead to costly repairs, unplanned downtime, or even safety hazards.

وقتی کمپرسور باد شروع به ایجاد صداهای غیرعادی می‌کند، موضوع فقط یک آزار کوچک نیست؛ بلکه یک هشدار جدی است. چه صدایی شبیه لرزش باشد، چه هیس، ضربه یا جیغ، این صداها اغلب نشانه‌های اولیه بروز مشکلات مکانیکی یا پنوماتیکی عمیق‌تر هستند. بی‌توجهی به این علائم می‌تواند به تعمیرات پرهزینه، توقف ناخواسته دستگاه یا حتی بروز خطرات ایمنی منجر شود.

• خاموش شدن مکرر کمپرسور

اگر کمپرسور مدام خاموش و روشن می شود، مشکل دارد. شاید پرشر سوئیچ خراب است. شاید نشتی شدید هوا وجود دارد. ممکن است موتور اضافه بار دارد. یا شاید حجم مخزن نسبت به مصرف کم است.

برای حل مشکل، ابتدا نشتی ها را بررسی کنید. پرشر سوئیچ را تست کنید. اگر مشکل حل نشد، با تعمیرکار تماس بگیرید.



سوالات متداول درباره قطعات کمپرسور باد

• مهمترین قطعه کمپرسور باد کدام است؟

الکتروموتور و واحد هواساز (سیلندر و پیستون یا ایرند) مهمترین قطعات هستند چرا که وظیفه تولید هوای فشرده را بر عهده دارند. اما از نظر ایمنی، پرشر سوئیچ و سوپاپ اطمینان نیز بسیار مهم هستند و نباید تاثیر آنها را دست کم گرفت.



• چرا باید آب مخزن را تخلیه کنیم؟

هوای فشرده حاوی رطوبت است که در مخزن به صورت قطرات آب جمع می شود. اگر این آب تخلیه نشود، باعث زنگ زدگی دیواره داخلی مخزن و در نهایت سوراخ شدن آن می شود. این موضوع بسیار خطرناک است و می تواند منجر به آسیب به مخزن می شود.



• فیلتر هوا چند وقت یکبار باید تعویض شود؟

بسته به شرایط محیط، هر 3 تا 6 ماه یکبار باید فیلتر هوا تمیز یا تعویض شود. در محیط های خیلی گرد و غباری مثل کارگاه های سنگ بری ممکن است نیاز به تمیز کردن ماهانه باشد. اگر فیلتر را نگاه کنید و دیدید خیلی کثیف شده است، حتما آن را تمیز کنید.



• تفاوت کمپرسور روغنی و اویل فری چیست؟

در کمپرسور روغنی از روغن برای روانکاری و خنک سازی استفاده می شود و هوای خروجی ممکن است حاوی ذرات روغن باشد. کمپرسور اویل فری بدون روغن کار می کند و هوای کاملا تمیز تولید می کند که برای مصارف پزشکی و غذایی مناسب است. البته کمپرسور های اویل فری معمولا گران تر هستند.



• چرا کمپرسور من فشار کافی تولید نمی کند؟

این مورد دلایل مختلفی می تواند داشته باشد شاید نشتی هوا از مخزن یا شیلنگ فنری وجود دارد. شاید شیر یکطرفه خراب شده باشد. ممکن است رینگ های پیستون فرسوده باشند. یا شاید فیلتر هوا گرفته است. ابتدا موارد ساده را چک کنید و اگر حل نشد، با تعمیرکار تماس بگیرید.



• کمپرسور باد چند سال عمر دارد؟

با نگهداری مناسب، کمپرسور های پیستونی خانگی معمولا 5 تا 10 سال عمر دارند. کمپرسور های پیستونی صنعتی با کیفیت بالا 10 تا 15 سال عمر مفید دارند. کمپرسورهای اسکرو با نگهداری مناسب می توانند بیش از 20 سال کار کنند. البته این اعداد بستگی به میزان استفاده، نحوه نگهداری و کیفیت قطعات دارد.



• آیا می توانم خودم قطعات کمپرسور را تعویض کنم؟

قطعات ساده مانند فیلتر هوا، شیر تخلیه، مانومتر و شیلنگ فنری را می توانید خودتان تعویض کنید. اما برای قطعات پیچیده تر مانند پرشر سوئیچ، شیر یک طرفه، رینگ های پیستون و ایرند بهتر است از تعمیرکار متخصص کمک بگیرید. کار با قطعات ایمنی نیاز به دانش فنی دارد و اشتباه می تواند خطرناک باشد.





<< به یاد داشته باشید که پیشگیری همیشه بهتر از درمان است >>

کمپرسور باد یک سیستم پیچیده است که از قطعات مختلفی تشکیل شده و هر قطعه نقش حیاتی در عملکرد کلی دارد. در این مقاله جامع، بیش از 30 قطعه مختلف کمپرسور باد را معرفی کردیم و نقش هر یک را به زبان ساده توضیح دادیم.

شناخت این قطعات به شما کمک می کند تا در زمان خرید انتخاب بهتری داشته باشید، در طول استفاده نگهداری صحیح انجام دهید و در صورت بروز مشکل بتوانید سریع تر علت را تشخیص دهید. برندهای معتبر مانند رونیکس، هیوندای، مکس و … محصولاتی با قطعات مرغوب عرضه می کنند که می توانید با اطمینان استفاده کنید.

نکته کلیدی که باید به خاطر بسپارید این است که همیشه از قطعات با کیفیت و برند معتبر استفاده کنید و برنامه سرویس دوره ای را جدی بگیرید. به علائم اولیه خرابی توجه کنید و سریعا برای برطرف کردن آن ها اقدام کنید. آب مخزن را به طور منظم تخلیه کنید. از روغن مناسب و با کیفیت استفاده کنید. برای تعمیرات پیچیده از افراد متخصص کمک بگیرید.

با رعایت این نکات می توانید از کمپرسور خود سال ها استفاده کنید و هزینه های تعمیر و نگهداری را به حداقل برسانید. امید است این راهنمای جامع برای شما مفید بوده باشد و بتوانید با اطمینان بیشتری کمپرسور باد خود را انتخاب، استفاده و نگهداری کنید. برای خرید کمپرسور و قطعات یدکی با کیفیت می توانید به فروشگاه های معتبر مراجعه کنید و از مشاوره کارشناسان استفاده کنید.
