راهنمای جامع انتخاب سایز سوزن منگنه

وقتی بحث کار با منگنه ‌کوب ‌ها مطرح می ‌شود، فارغ از اینکه دستگاه شما از نوع منگنه کوب دستی، برقی یا منگنه کوب بادی است، یکی از مهم‌ ترین پرسش ‌ها این است که دستگاه شما از چه سایز سوزن منگنه ای پشتیبانی می کند. عدم استفاده از سایز مناسب باعث می شود تا منگنه در دستگاه گیر کند، خم بشود و مشکلات دیگری ایجاد کند، اما به همین جا ختم نمی شود، در واقع اگر با سایز اشتباه هم منگنه کوبی کنید، در نهایت اتصالات بسیار ضعیف و غیر استانداردی خواهید داشت.



واقعیت این است که هر پروژه ‌ای با توجه به جنس متریالی که با آن سر رو کار دارند، ضخامت ورق یا چوب، نوع اتصال مورد نیاز و مدل دستگاه، به سایز خاصی از سوزن منگنه نیاز دارد. انتخاب درست نه ‌تنها کیفیت و استحکام نهایی کار را تضمین می ‌کند، بلکه عمر منگنه ‌کوب شما را نیز افزایش می‌ دهد. در این راهنمای جامع، ما انواع منگنه ‌ها را معرفی کرده و بر اساس سایز و نوع کاربردشان، آن‌ ها را تفکیک کرده ‌ایم. همچنین نکات کلیدی، استاندارد ها و جدول سایز بندی کاربردی را در اختیار شما قرار داده ایم تا بتوانید با یک نگاه تصمیم بگیرید کدام سایز سوزن دقیقاً برای دستگاه و پروژه شما مناسب تر است.



شاید فکر کنید که ممکن است منگنه کوب ها بسته به نوع برند از منگنه مخصوصی استفاده کنند، اما در حقیقت به این صورت نیست، برای مثال بسیاری از مدل های منگنه کوب دستی نووا با منگنه کوب دستی های ساخته شده توسط برند رونیکس، از یک نوع سوزن منگنه با سایز مشخصی استفاده می کنند. در ویدیو زیر می توانید علاوه بر این که از انتخاب سایز سوزن منگنه مناسب به خوبی مطلع می شوید، از نوع کاربرد با آن ها و همین طور مشکلاتی که ممکن است به وجود بیاید، نیز آگاهی پیدا خواهید کرد.

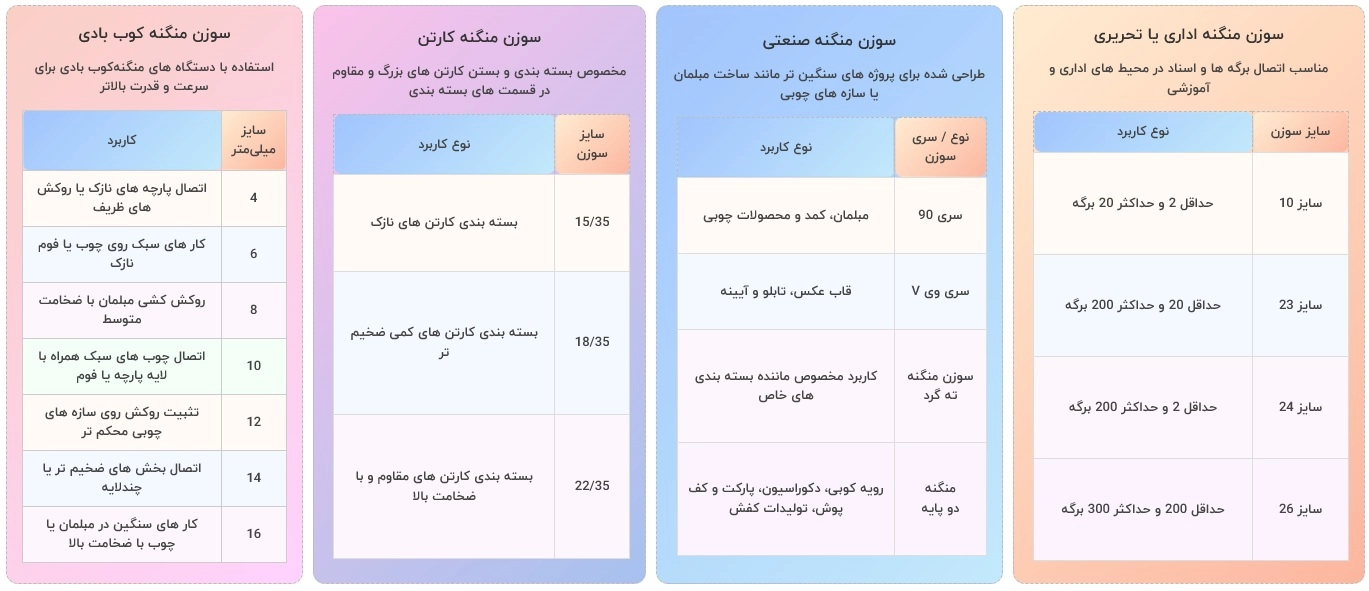

بررسی مشخصات و انواع سوزن منگنه

سوزن‌ های منگنه در انواع، اندازه‌ ها و مشخصات متنوعی تولید می‌ شوند که هر کدام برای کاربرد خاصی طراحی شده‌ اند. این تنوع باعث می‌ شود بتوان از آن ‌ها در اتصال‌ های سبک کاغذی تا پروژه‌ های سنگین صنعتی استفاده کرد. بررسی مشخصات ظاهری سوزن منگنه شامل شناخت دقیق ویژگی ‌های طول پایه، ضخامت سیم و نوع سر سوزن می‌ شود. طول پایه یکی از معیار های اصلی انتخاب است، زیرا باید با ضخامت و جنس موادی که قرار است منگنه شوند، سازگاری داشته باشد و اتصالات محکمی ایجاد کند.

ضخامت یا گیج سیم سوزن نیز اهمیت دارد، چون بر میزان نفوذ و ایجاد اتصالات محکم تأثیر بسیار مستقیم می ‌گذارد و در پروژه‌ های سبک و سنگین، به صورت متفاوت انتخاب می ‌شود. نوع سر سوزن، که می ‌تواند تخت، باریک، منحنی یا به شکل T و U باشد، کاربرد های خاصی دارد و در صنایع مختلف مانند صحافی، بسته ‌بندی یا ساخت مبلمان استفاده می ‌شود.

با پیشرفت تکنولوژی و افزایش نیاز های کاربران، صنایع طراحی و تولید سوزن منگنه ها، منگنه کوب بادی و منگنه کوب دستی هم نیز از این قاعده مستثنی نبوده اند و همواره در طرح های مختلف تولید شده اند تا بتوانند برای کاربرد های گوناگون مورد استفاده قرار بگیرند.

همچنین جنس سوزن، که معمولاً از فولاد ضد زنگ، گالوانیزه یا فولاد کربنی ساخته می‌ شود، در مقاومت در برابر زنگ‌ زدگی و استحکام اتصال نقش مهمی دارد. در ادامه هر یک از سوزن منگنه های طراحی شده را بر اساس نوع کاربردشان برای شما مشخص کرده ام.

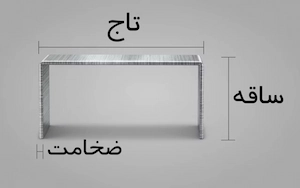

آشنایی با بخش های مختلف سوزن منگنه

سوزن منگنه از سه بخش اصلی تشکیل شده که شناخت دقیق آن‌ها به انتخاب صحیح سایز مورد نظر شما کمک می‌ کند. که شامل تاج، ساقه و ضخامت می شود. ترکیب مناسب تاج، ساقه و ضخامت بر عملکرد کلی منگنه‌ کوب اثر مستقیم می‌ گذارد. آگاهی از این بخش‌ ها کیفیت نتیجه کار را بسیار بالا می برد برای همین در تصویر زیر سه قسمت اصلی یک منگنه را برای شما مشخص کرده ایم.



• تاج: بخش افقی سوزن منگنه است که دو ساقه را به هم وصل می ‌کند و نیرو را از دستگاه به سطح چوب منتقل می ‌کند. تاج بزرگ‌ تر باعث پخش نیرو در سطح وسیع‌ تری می ‌شود، در حالی که تاج کوچک ‌تر اتصالات متمرکز تر و عمیق ‌تری را ایجاد می‌ کند.
• ساقه: در واقع ساقه همان بخش عمودی سوزن است که درون متریال فرو می ‌رود و عمق و استحکام اتصال را تعیین می‌ کند. ساقه بلندتر برای سطوح ضخیم ‌تر مناسب عمل می ‌کند و همچنین ساقه کوتاه‌ تر برای متریال نازک‌ تر مانع آسیب دیدن می‌ شود.
• ضخامت: قطر یا پهنای فلز سوزن است که بر مقاومت، دوام و توان نفوذ در متریال تاثیر می‌ گذارد. ضخامت کمتر نفوذ به متریال‌ های سبک‌ تر را آسان ‌تر می‌ کند. انتخاب صحیح ضخامت مانع تاب برداشتن یا خم شدن سوزن می ‌شود.





درک صحیح از سایز سوزن منگنه

سوزن منگنه ها در بازار ایران معمولا با اعداد مشخصی سایز بندی می شوند، که ممکن است این اعداد برای کاربران تازه وارد کمی گیج کننده باشند. طبق تحقیقاتی که تیم ما از تویلد کنندگان سوزن منگنه انجام داده است، معمولا بر اساس دو مولفه ساقه و عرض تاج، سایز بندی منگنه ها انجام می شود که در بین این دو طول ساقه یا ارتفاع منگنه، عامل تعیین کننده نوع نیاز کاربر است. برای درک صحیح تر در ادامه سایز بندی هر نوع سوزن منگنه را برای شما مشخص کرده ایم.

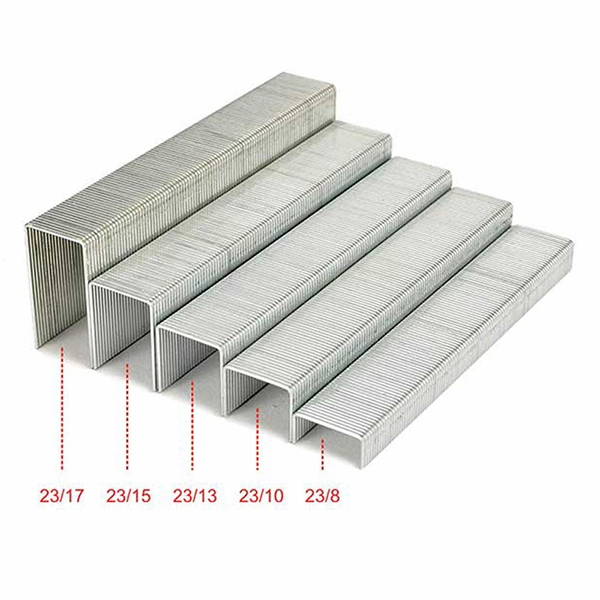

سایز سوزن منگنه اداری و تحریری

سوزن منگنه های اداری و تحریری معمولا به صورت 24/6 یا 24/8 و …. سایزبندی می شوند، به عبارتی عدد 6 یا 8 نشان دهنده عرض تاج منگنه می باشد و اعداد 10، 23 ،24 و 26 نشان دهنده طول و یا ارتفاع ساقه منگنه می باشد.

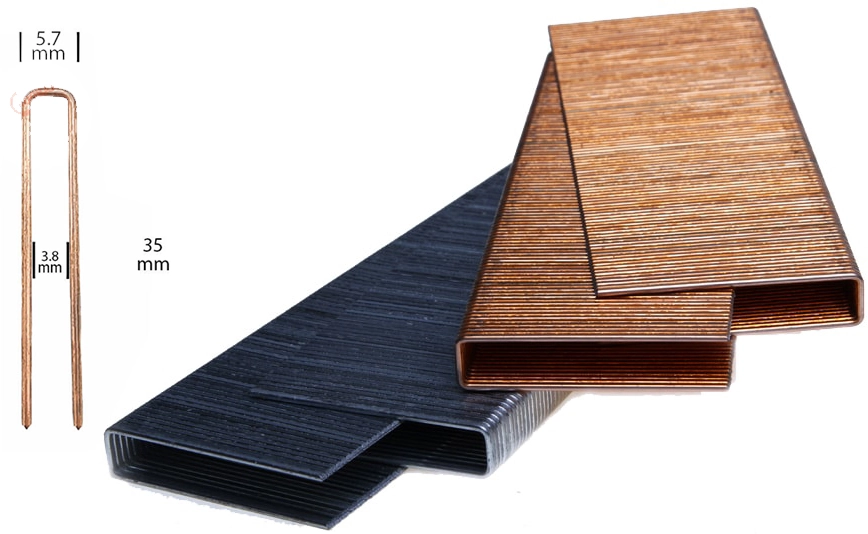

سایز سوزن منگنه صنعتی

سوزن منگنه های صنعتی نیز در انواع مختلفی طراحی می شوند که معمولا چون سایز های ثابتی دارند، با اسم شناسایی می شوند، مثلا سوزن ته گرد صنعتی و سوزن منگنه دو پایه معمولا سایز یکسانی دارند و در بازار ایران تنها با اسم شناسایی می شوند. اما منگنه سری 90 و سری V ، ممکن است سایز های متفاوتی داشته باشد که به همان روال قبلی سایز بندی می شوند. در واقع سری 90 به این معنی نیست که عرض تاج آن ها 9 سانتی متر است، بلکه به این معنی است که زاویه خم شدگی آن ها برابر با 90 درجه می باشد. منگنه های سری 90 معمولا دارای عرض تاج یکسان هستند و طول ساقه آن ها متفاوت است. سوزن منگنه سری ۹۰ در رویه‌ کوبی مبلمان، نجاری و کابینت‌ سازی، کارتن‌ سازی صنعتی، در و پنجره‌ سازی و تودوزی خودرو استفاده می‌ شود. برای درک بهتر جدول زیر را مشاهده کنید.



توجه: ممکن است در خرید سوزن منگنه صنعتی با نام هایی مانند 530/12 ، 140/14 و … رو به رو شوید، در واقع اعداد 530 و 140 و … همان نام گزاری شرکت تولید کننده برای سری منگنه هایی است که طراحی کرده اند و اعداد 12 و 14 و … به طول پایه منگنه اشاره دارد.

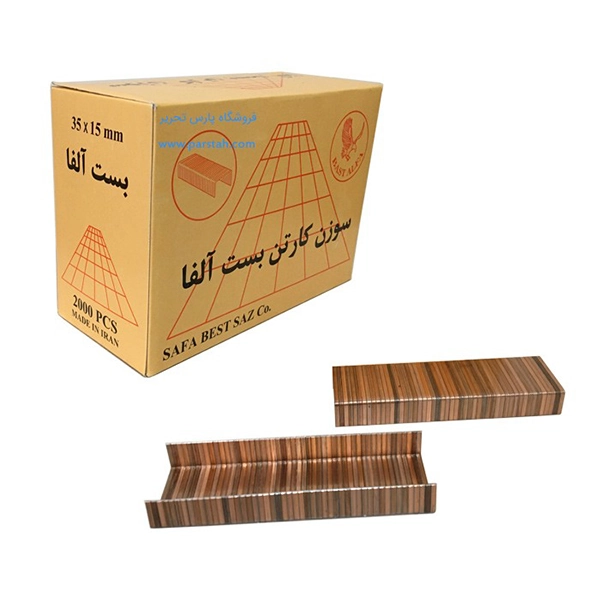

سایز سوزن منگنه کارتن

برخی از سوزن منگنه ها تنها برای کارتن ها و بسته بندی مورد استفاده قرار می گیرند که برای این کار در سه سایز مختلف 15/35، 18/35 و 22/35 در بازار وجود دارند. این منگنه ها هم همانند سایر دیگر منگنه ها، با یک سایز عرض تاج مشخص، یعنی 3.5 سانت طراحی شده اند و تفاوت آن ها در طول ساقه منگنه است. در واقع شما با توجه به نوع ضخامت کارتن باید طول مورد نظر برای منگنه را انتخاب کنید. برای درک بهتر جدول زیر برای شما قرار داده شده است.

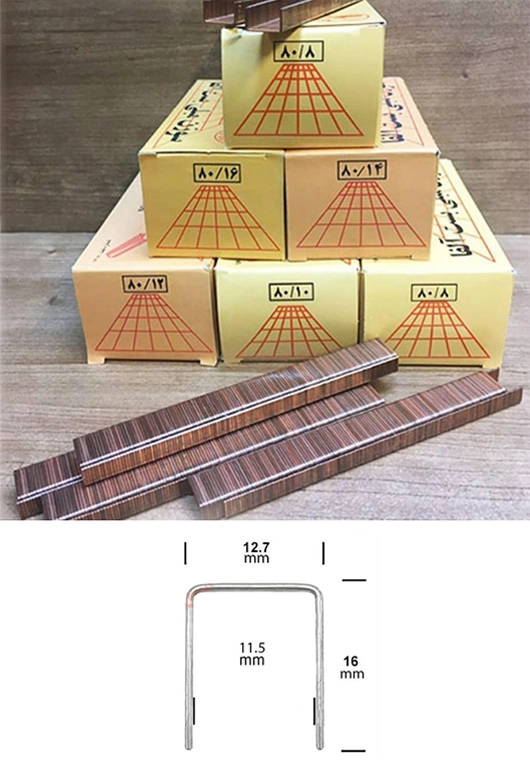

سایز سوزن منگنه مبلی

معمولا این نوع سوزن منگنه ها بیشترین تقاضا را در میان کاربران دارند. این منگنه ها تحت عنوان منگنه سری 80 یا منگنه مبلی شناخته می شوند. ممکن است بپرسید که سری 80 دقیقا به چه چیزی اشاره دارد؟ در واقع سری 80 یعنی زاویه خم شدگی آن ها برابر با 80 درجه است. این سوزن منگنه ها دارای عرض تاج یکسانی هستند و تفاوت آن ها در طول ساقه هر کدام می باشد. این سوزن منگنه ها به سوزن منگنه مبلی نیز در بازار ابزار ایران شناخته شده اند، و دلیل نامگزاری آن ها به خاطر زمینه کاربرد آن ها می باشد. برای درک بهتر از سایز سوزن منگنه مبلی، جدول زیر به شما کمک خواهد کرد.





منگنه های سازگار با منگنه‌ کوب دستی و بادی

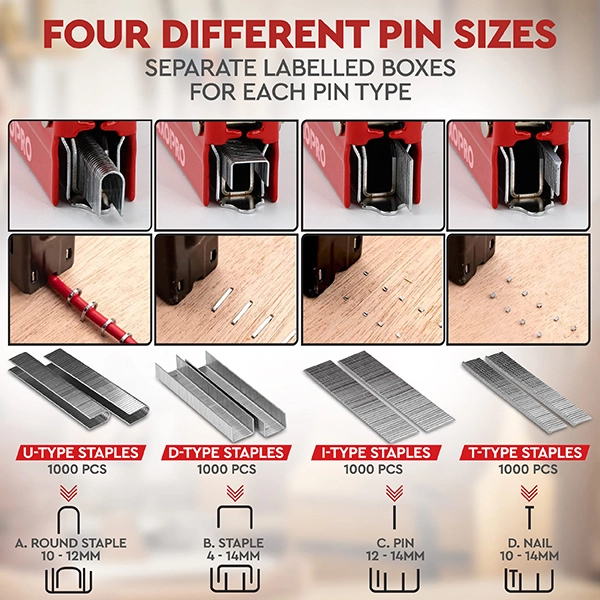

در سیستم‌ های منگنه ‌کوب، نوع منگنه ای که استفاده می‌ شود تأثیر مستقیمی بر دوام و قدرت اتصال و تمیزی کار دارد. دستگاه‌ های دستی و بادی برای کاربرد های مختلف از چهار نوع اصلی منگنه پشتیبانی می کنند که هر کدام با شکل و عملکرد خاصی طراحی شده ‌اند تا نتیجه ‌ای ایمن و تمیزی را به وجود بیاورد. درک تفاوت میان آن ها باعث می‌ شود انتخاب دقیق ‌تر و حرفه‌ ای‌ تری صورت بگیرد. در تصویر زیر می توانید چهار منگنه متفاوت که در دستگاه منگنه کوب دستی و بادی مورد استفاده قرار می گیرند را ببینید و در ادمه هر یک از آن ها را برای شما توضیح داده ایم. توجه داشته باشید که سایز سوزن منگنه کوب دستی و منگنه کوب بادی، در تصویر به خوبی نمایش داده شده اند.



• منگنه U-Type (Round Staple): این نوع منگنه برای تثبیت کابل‌ ها، سیم ‌ها و حلقه‌ های منعطف در سطوح چوبی یا پلاستیکی استفاده می‌ شود و با لبه منحنی خود باعث می ‌شود جسم زیر آن آسیب نبیند. این نوع معمولاً در سایز ۱۰ تا ۱۲ میلی‌ متر تولید می ‌شود و در منگنه ‌کوب ‌های دستی برای برق ‌کاری و دکوراسیون به‌ کار گرفته می ‌شود.
• منگنه D-Type (Staple): در پروژه‌ های رومبلی، نجاری سبک و بسته ‌بندی کاربرد دارد و به دلیل داشتن پایه دوگانه و تاج صاف، فوم و پارچه را بدون پارگی متصل می ‌کند. این نوع در سایز های ۴ تا ۱۴ میلی ‌متر ارائه می ‌شود و رایج ترین انتخاب برای منگنه ‌کوب ‌های بادی خانگی و صنعتی محسوب می ‌شود.
• منگنه I-Type (Pin): از این نوع منگنه برای چوب‌ های ظریف، قاب ‌ها و اتصالات تزئینی استفاده می شود و چون بدون تاج است، روی سطح کار اثری به جای نمی‌ گذارد. طول پایه آن بین ۱۲ تا ۱۴ میلی‌ متر متغیر می باشد و بیشتر در منگنه‌ کوب ‌های بادی استفاده می ‌شود.
• منگنه T-Type (Nail): این منگنه محکم ‌ترین نوع میان چهار مدل است، برای اتصال درب، قاب ‌های ضخیم، بدنه مبلمان و چارچوب ‌های چوبی طراحی شده است. معمولا طول آن ۱۰ تا ۱۴ میلی ‌متر است و در منگنه‌ کوب‌ های بادی صنعتی برای چسباندن قطعات سخت به کار برده می‌ شود.





راهنمای انتخاب سایز سوزن منگنه

برای انتخاب سایز مناسب سوزن منگنه باید نیاز و نوع کار خودتان را بررسی کنید. اگر قصد بستن چند برگه یا کاغذ دارید باید از سوزن اداری کوچک استفاده کنید. اگر بخواهید کارتن یا بسته ‌بندی ضخیم را منگنه کنید باید از سوزن کارتن با ساقه بلند استفاده کنید. در پروژه‌ های مبلی باید سوزن بادی یا مبلی متناسب با ضخامت چوب و پارچه انتخاب کنید. برای کارهای صنعتی سنگین باید سوزن سری مخصوص با مقاومت بالا استفاده کنید در واقع طول ساقه باید کمی بیشتر از ضخامت سطح مورد نظر باشد تا اتصال کامل ایجاد شود.

البته بر روی بدنه منگنه کوب های دستی و بادی نوشته شده است که چه سایز سوزن منگنه ای برای دستگاه مورد نظر مناسب است، برای مثال بر روی بدنه بسیاری از مدل های منگنه کوب دستی رونیکس، نوشته شده است که از چه نوع منگنه ای پشتیبانی می کنند. همچنین مطالعه جدول سایز ها کمک می ‌کند تا سریع‌ تر به انتخاب درست برسید. تجربه کار قبلی با یک سایز خاص به تصمیم ‌گیری بهتر شما کمک می‌ کند. ما در ادامه سایز منگنه های مورد نیاز برای مشاغل مختلف را به شما پیشنهاد داده ایم.







نحوه صحیح جایگزاری سوزن منگنه

برای جایگذاری صحیح سوزن منگنه ابتدا اگر دستگاه برقی و یا بادی است، آن را از برق بکشید و یا از کمپرسور باد جدا کنید. سپس خشاب یا مخزن منگنه ‌کوب را به آرامی باز کنید تا فضای قرارگیری سوزن مشخص شود. بسته سوزن را بدون خم‌ کردن یا فشار اضافی باز کنید تا ساقه ها آسیب نبینند و سپس مقدار مورد نیاز را از بسته خارج کنید. سوزن را در ریل خشاب به‌ گونه ‌ای قرار دهید که تاج آن رو به بالا و ساقه‌ ها در امتداد مسیر شلیک باشد تا عملکرد درست ایجاد شود.

مطمئن شوید که سایز و نوع سوزن با استاندارد ابزار هماهنگ باشد تا گیر کردن یا شلیک ناقص رخ ندهد. خشاب را به ‌آرامی ببندید و قفل ایمنی را فعال کنید تا از باز شدن ناگهانی جلوگیری شود. پس از جایگذاری، چند شلیک آزمایشی روی قطعات غیر ضروری انجام دهید تا از صحت عملکرد اطمینان حاصل شود. همیشه قبل و بعد از جایگذاری، مسیر سوزن را تمیز کنید تا گرد و غبار و براده‌ ها مانع حرکت منگنه ها نشود.

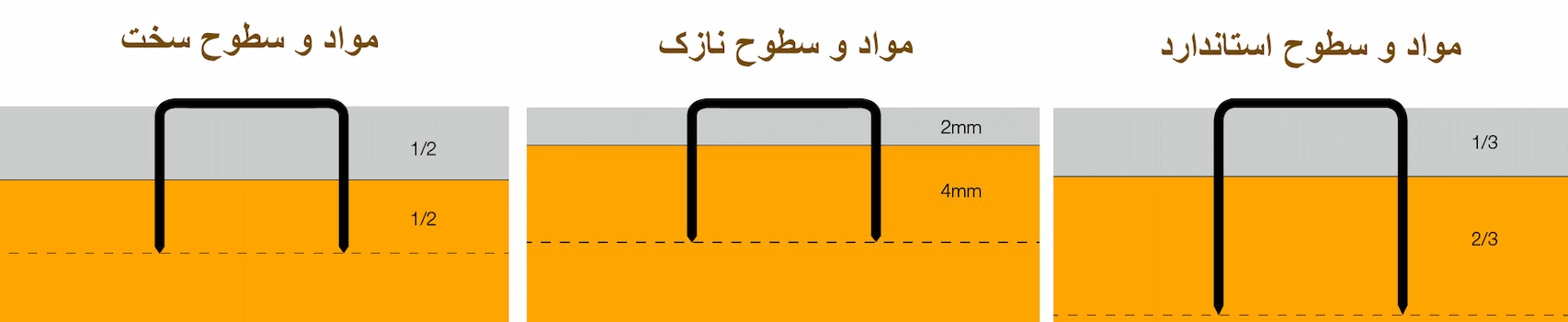

انتخاب سایز سوزن منگنه با توجه به ضخامت سطح

انتخاب طول مناسب سوزن منگنه یکی از مهم‌ ترین عوامل برای دستیابی به اتصال محکم و ماندگار محسوب می‌ شود. بسته به ضخامت و جنس ماده مورد نظر، باید از روش‌ های استاندارد و تجربه شده استفاده کنید تا هم دوام اتصال افزایش پیدا کند و هم از آسیب به قطعه جلوگیری شود. در ادامه سه روش اصلی برای تعیین طول سوزن منگنه را بررسی می‌ کنیم که با استفاده از تصویر زیر میتوانید به درک درستی از این موضوع دست پیدا کنید.





بهترین سوزن منگنه، چه جنسی دارد؟

چون جنس فلز سوزن منگنه مستقیماً بر مقاومت، ظاهر و دوام اتصالی که به وجود می آورد اثر می ‌گذارد. در بازار، دو جنس پرکاربرد و با کیفیت وجود دارد که شامل گالوانیزه و استنلس استیل می‌ شود و هر کدام برای شرایط خاصی طراحی شده است. بسیاری از کاربران هنگام خرید، تنها به سایز یا طول سوزن توجه می‌ کنند اما جنس آن نقش مهمی در جلوگیری از خوردگی، حفظ استحکام و جلوگیری از خراب شدن را ایفا می‌ کند.

اگر پروژه شما در محیط داخلی با رطوبت کم انجام شود می‌ توانید سوزن‌ های اقتصادی ‌تر مانند گالوانیزه استفاده کنید ولی اگر کار در فضای باز یا محیط ‌های مرطوب انجام شود نیاز به انتخاب مقاوم‌ تری دارید تا دوام اتصال حفظ شود. شناخت تفاوت‌ های این دو جنس باعث کاهش هزینه ‌های تعمیر می ‌شود و کیفیت نهایی کار را افزایش می ‌دهد.

علاوه بر کاربرد، ظاهر نهایی اتصال نیز وابسته به جنس فلز است چون در پروژه‌ های تزئینی، جلوه و رنگ فلز می ‌تواند روی زیبایی کار تأثیر بگذارد. به همین دلیل آشنایی با ویژگی‌ های گالوانیزه و استنلس استیل یکی از مهم ‌ترین مراحل انتخاب سوزن منگنه محسوب می ‌شود.



سایت kihlberg.com درباره این دو نوع سوزن منگنه چنین می گوید:

A galvanized staple is the most common staple type. The staple is a steel staple that is coated with a layer of zinc to be able to handle general corrosion better. A Stainless steel staple is for applications that need a higher level of corrosion protection or need to have a higher protection against heat

سوزن منگنه گالوانیزه رایج‌ترین نوع سوزن منگنه است. این نوع، سوزن منگنه‌ای از جنس فولاد است که با یک لایه روی پوشانده شده تا بتواند مقاومت بهتری در برابر خوردگی عمومی داشته باشد. سوزن منگنه استیل ضدزنگ برای کاربردهایی استفاده می‌شود که به سطح بالاتری از محافظت در برابر خوردگی نیاز دارند یا باید مقاومت بیشتری در برابر حرارت داشته باشند.



سوزن منگنه گالوانیزه

این مدل سوزن منگنه با روکش لایه‌ ای از روی ساخته می ‌شود تا مقاومت بالایی در برابر زنگ ‌زدگی و رطوبت ایجاد شود. این نوع سوزن بیشتر برای کارهای عمومی، دفتر و بسته ‌بندی مناسب است چون روکش آن از خوردگی سریع جلوگیری می‌ کند. گالوانیزه معمولاً از نظر قیمت مقرون‌ به‌ صرفه ‌تر است اما در شرایط بسیار مرطوب یا محیط‌ های دریایی ممکن است پس از مدت طولانی دچار لکه و خوردگی شود. بسیاری از منگنه کوب های دستی مانند منگنه کوب دستی نووا مدل NTS 1170 ، از این نوع سوزن منگنه پشتیبانی می کند.



سوزن منگنه استنلس استیل

این نوع منگنه کوب از فولاد ضد زنگ ساخته می ‌شود و خاصیت ضد خوردگی بسیار بالایی دارد. این سوزن برای محیط‌ هایی با رطوبت بالا، فضای باز یا پروژه‌ های طولانی ‌مدت مانند ساخت مبلمان فضای باز و سازه‌ های چوبی در مناطق ساحلی استفاده می ‌شود. استنلس استیل علاوه بر مقاومت، ظاهر براق و حرفه ‌ای دارد که در پروژه‌ های تزئینی یک امتیاز محسوب می‌ شود. قیمت این نوع سوزن بالاتر از گالوانیزه است اما طول عمر و عملکرد آن در شرایط سخت ارزش این هزینه را توجیه می ‌کند.

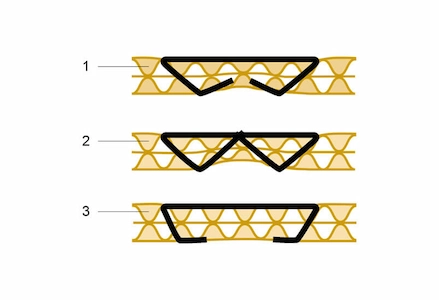

چگونگی خم شدن پایه منگنه در سطوح مختلف

در فرآیند اتصال با سوزن منگنه، اصطلاح «Staple Clinch» به نحوه خم شدن پایه‌ های سوزن توسط منگنه کوب ها گفته می‌ شود. بسیاری از منگنه‌ زن‌ ها امکان تنظیم میزان خم‌ شدن پایه‌ ها را دارند تا متناسب با نیاز کاربرد، اتصال شکل بگیرد. نمونه‌ های تصویری این بخش، حالت صحیح خم‌ شدن پایه سوزن را نمایش می‌ دهد که عمدتاً در بستن کارتن استفاده می‌ شود، اما برای سایر متریال مانند مقوا، پلاستیک یا پارچه نیز کاربرد دارد.

1. حالت صحیح (Good clinch): در این حالت پایه‌ های سوزن به اندازه کافی خم می‌ شوند تا اتصال محکم ایجاد شود.
2. پایه بلند یا بیش از حد خم‌ شده: طول پایه سوزن بیش از حد است یا خم‌ شدن بیش از نیاز انجام می‌ شود که می‌تواند باعث آسیب به متریال شود.
3. پایه کوتاه یا کم‌ خم‌ شده: طول پایه سوزن کمتر از حد استاندارد است یا خم‌ شدن کافی انجام نمی‌ شود و در نتیجه اتصال ضعیفی ایجاد می‌ شود.



اشتباهات رایج در انتخاب و استفاده از منگنه

بسیاری از کاربران در حین استفاده از منگنه با مشکلاتی مواجه می‌ شوند که روی نتیجه نهایی تأثیر می‌ گذارد. این مشکلات گاهی باعث اتصال ناقص شده و در مواردی موجب آسیب به قطعات می‌ شود. آگاهی از این خطا ها اولین قدم برای جلوگیری از به وقوع پیوستن آن‌ ها محسوب می‌ شود. در جدول زیر اشتباهات رایج را برای شما مشخص کرده ایم و همچنین برای هر کدام به نوعی راه حل موثری را پیشنهاد داده ایم.







در واقع انتخاب درست سایز و جنس سوزن منگنه، پایه‌ و اساس کیفیت هر اتصال محسوب می‌ شود. وقتی متریال، ضخامت و نوع اتصال را دقیق بشناسید تصمیم بهتری در انتخاب سایز منگنه می‌ گیرید. استفاده از جدول‌ ها و نکات راهنما سرعت انتخاب را بیشتر می‌ کند و همچنین توجه به استاندارد های دستگاه و توصیه‌ های سازنده، عمر منگنه کوب شما را زیاد می‌ کند. پرهیز از اشتباهات رایج و رعایت نکات ایمنی در کار با منگنه ها، کیفیت کار را کامل می‌ کند و همین طور شناخت تفاوت جنس‌ ها و انتخاب فلز مناسب، دوام اتصال ها را تضمین می‌ کند.
